断路器的分类介绍

断路器在输变配电系统中的重要性不言而喻，仅次于变压器。

1.断路器的定义：能够关合、承载、开断正常电流和过载电流的开关设备。

从定义引申出功能：控制作用——改变运方的操作；；ぷ饔谩谐收仙璞。

2.断路器区别于隔离开关的特殊之处：能够开断电流，就是灭弧。

从灭弧介质可以分类：空气断路器（空开）、真空断路器、油断路器、SF6断路器。

空开也是有灭弧机构的，而目前35kV以上高压断路器已经普遍采用SF6作为灭弧介质。

3.断路器的基本参数有额定电压、额定电流，还有耐受电压、开断电流等。

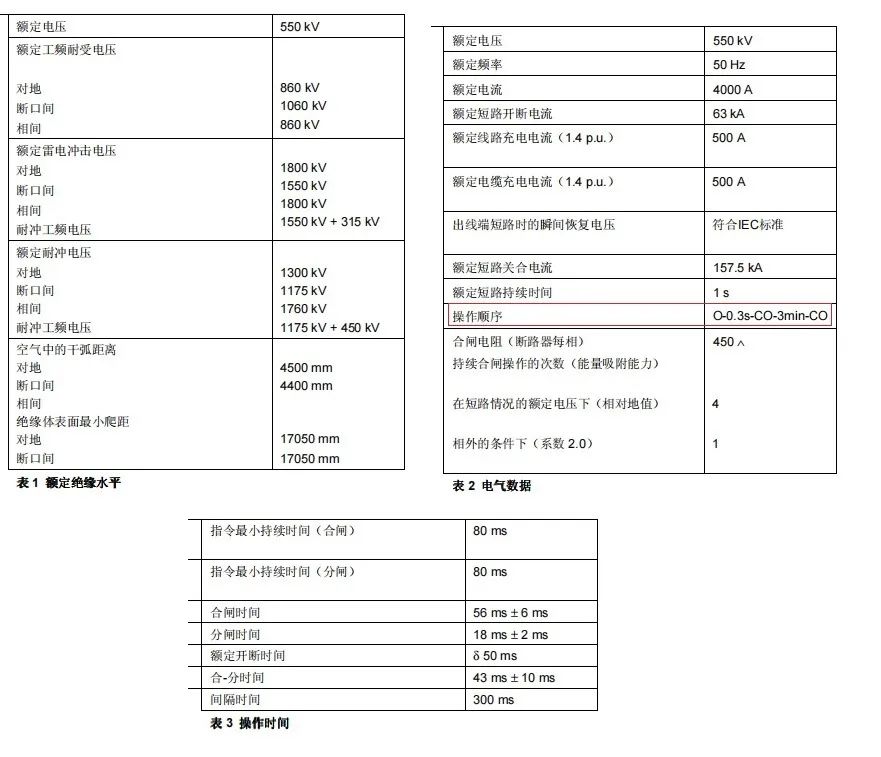

需要关注的除电压等级外，额定电流很重要，决定了该电力系统能承载的潮流，开断电流要大于最大短路电流。500kV断路器对应4000A和63KA。

另一个重要的参数就是分合闸时间，500kV断路器分闸时间在20ms左右，分闸时间在60ms左右。知道这个时间数量级，对于分析故障录波图有用（一般系统故障主；づ卸喜⒎⒊鎏⒅噶畹氖奔湟苍20ms左右）。

断路器铭牌上有“额定操作程序：O－0.3s―CO―3min―CO”，怎么理解
？

O是Open，分闸，C是Close，合闸；在线路运行时，发生故障后：

分——0.3s后——重合，重合于故障，再分——3分钟（也有些180秒）后——手动强合，合于故障再分。

断路器每一次分闸（灭。┖，恢复灭弧能力需要时间，连续灭弧后，需要的时间更长，0.3s和3min就是厂家给的建议值。当前调度设定的重合闸时间0.8s，强送间隔时间15min，都大于建议值，而且留有较大的裕度。

4.断路器按照外形分类

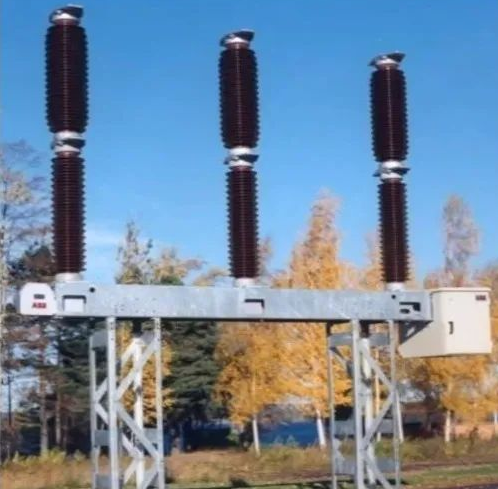

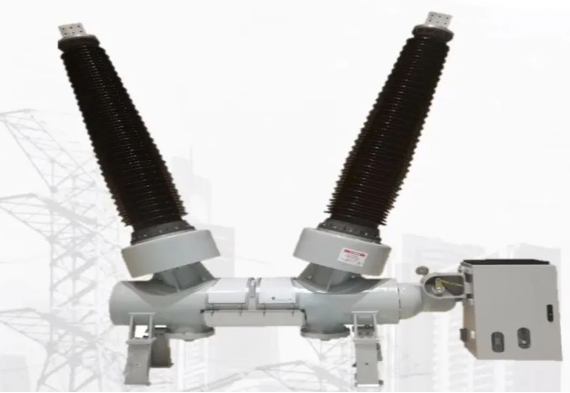

瓷柱式和落地罐式，基本上对应了AIS和GIS的外形。

5.断路器按照操作机构分类

液压断路器、弹簧断路器、液压弹簧断路器

这里名字有点打架，需要分清楚操作机构的两个重要组成部分：储能、传动。

断路器要随时准备着分合，所以它一定是时刻储存着能量的。气体和弹簧都可以被压缩储能，而液体不能被压缩，只能用来传动。

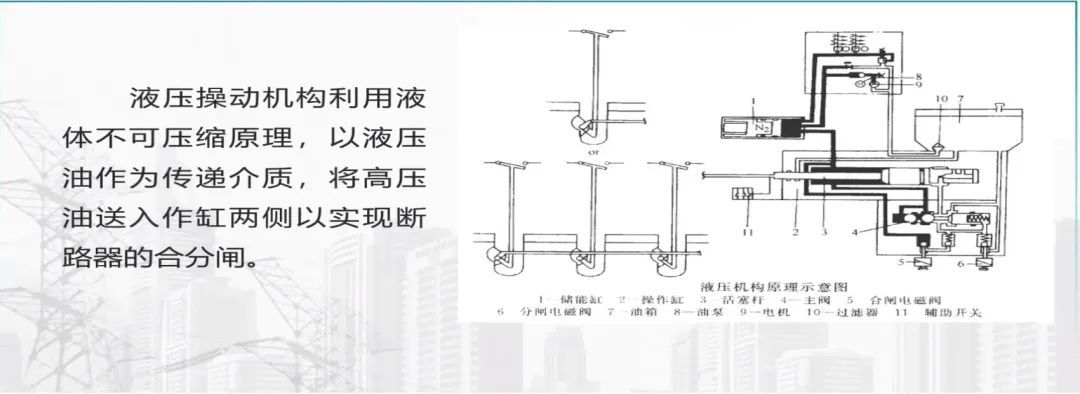

（1）液压断路器：气体储能（氮气），液体传动，外观上有液压表

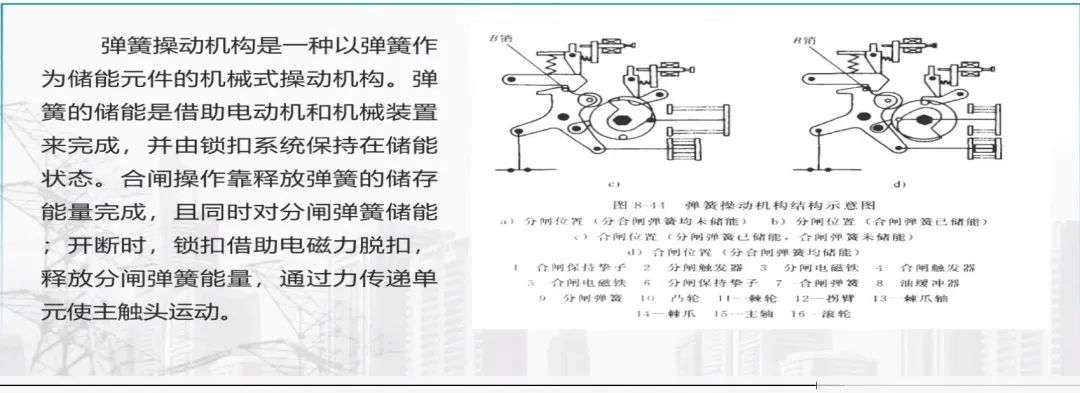

（2）弹簧断路器：弹簧储能，齿轮连杆传动，外观上有弹簧储能指示

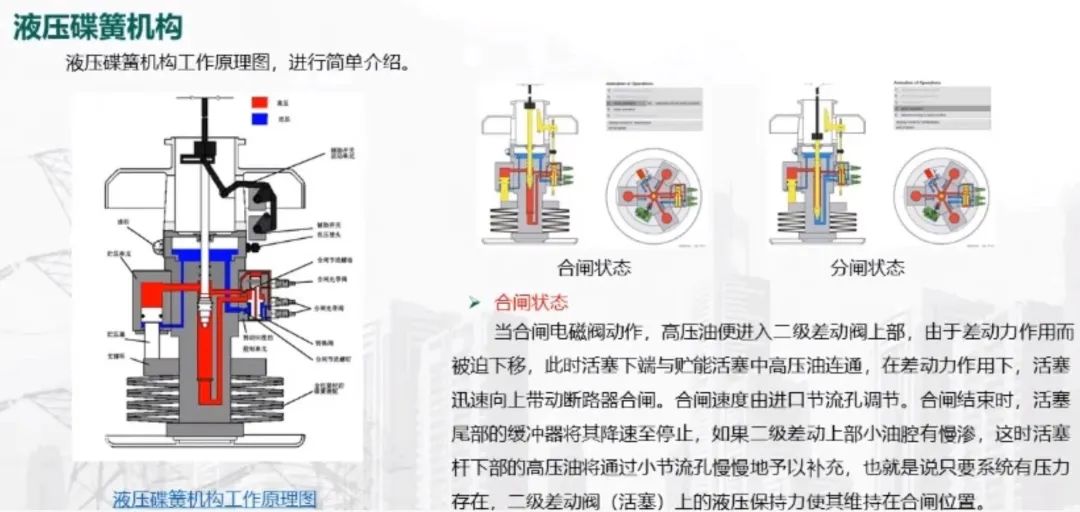

（3）液压弹簧断路器：弹簧储能，液压传动，外观上既有液压表，也有弹簧储能指示

氮气一次储能可以多次分合，弹簧机构每一次合闸后，要重新储能，液压碟簧一次储能又可以多次分合（通过液体分步释放弹簧能量）

液压传动的机构振动较小，弹簧机构声音很大。
