单相接地时 ，消弧柜高压侧保险熔断造成事故扩大案例
0:05:39 ，1#主变35kV B相电缆头发生单相接地 ，35kV 2号站消弧柜正确动作 ，将B相在消弧柜处强制性金属性永久接地 ，使电缆头处接地点灭弧 ，防止产生弧光过电压 。
0:07:11 ，2号站消弧柜B相50A熔断器熔断 ，消弧柜处人为的B相金属性永久接地消失 ，B相电缆头接地点电弧复燃 ，B相电缆头单相接地故障发展为相间短路故障 ， 1#主变差动；ざ魈 。
0:07:11至00:20:13 ，接地故障消失引起35kV系统谐振过电压 ，同系统的另一个变电所35kV I段母线B相电压互感器绝缘击穿 。由于35kV 2号消弧柜B相保险已熔断 ，失去消弧作用 ，B相弧光接地过电压发展为三相短路 。
点评：从事故描述看 ，系统的电容电流超过了50A ，造成消弧柜50A的保险熔断 。保险选小熔断是造成事故扩大的根本原因 。保险选小 ，可能是当初设计时选型错误 ，或者后来系统变大后没有及时校核更新保险 。厂家选用保险 ，有利于降低成本 ，提高竞争力 。建议消弧柜用真空开关代替保险 。真空开关的；ざㄖ刀疾灰扑 ，直接拍脑袋给个值：要远大于系统的电容电流 ，同时保证在最小运行方式下两相短路；び辛槊舳燃纯 。比如 ，该系统电容电流在50-100A之间 ，最小短路电流为10000A ，灵敏度按大于2整定 ，真空开关整定500A-5000A都可以 ，动作时间整定为0秒 。这样 ，即使后期系统扩建 ，电容电流变大也不用考虑保险的校核问题 ，也不用重新计算真空开关的定值 。

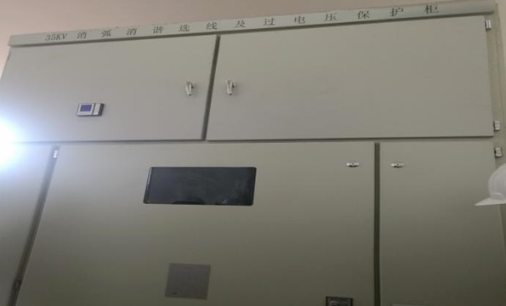

图1 35KV消孤消谐选线及过电压；す

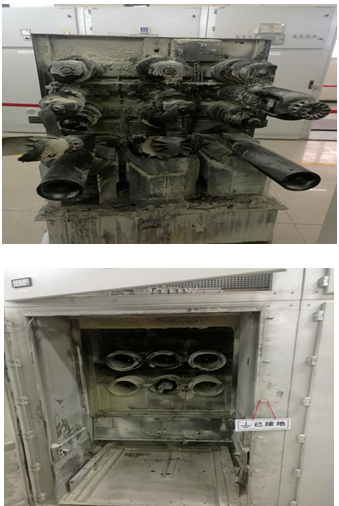

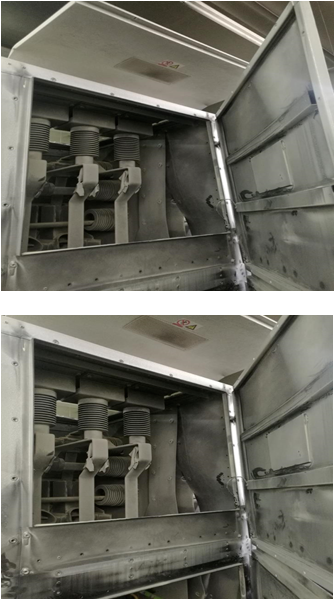

图2 烧毁的PT柜
