空气绝缘开关柜知识介绍分享

  开关柜技术门槛低，生产企业众多，产品质量参差不齐。当前开关柜的外观越来越漂亮，成套厂都关注于外观设计，而单纯从开关柜的外观上看很难判断开关柜的性能、质量好坏。

首先，不需要漂亮的外观，也可以看出开关柜的生产制造、工艺水平，工艺水平高的产品即使普通的外观也能从细节处展现出制造精良、装配精准的水准。

制造装配精度可以直接由外到内体现出产品的总体性能，如高精度可以保证一次触头对中性好，断路器梅花触头就能够可靠接触，减少发热，承受短路电流等等，就可以长期可靠安全运行。

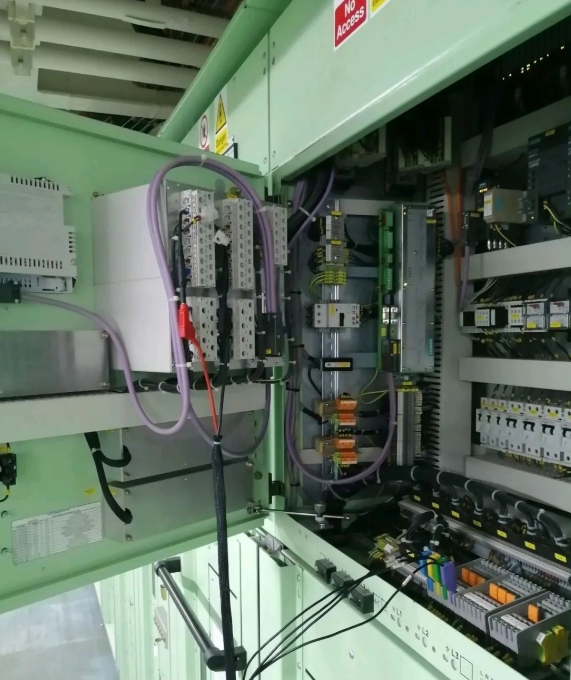

结构设计是否合理，用料是否准确可以作为初步判定的标准，开关柜的空间布置，有效空间利用率，电气绝缘净距、爬距是否符合标准。二次接线布置是否合理方便维护，是否与一次高压隔离等等，这些都能看出来产品的好坏。

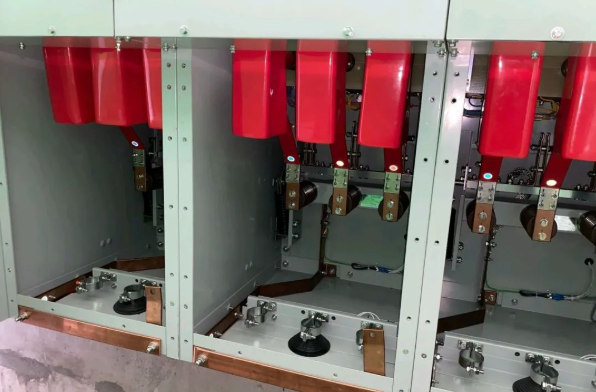

二、绝缘，通过母线布置，绝缘件的外观，可以判断开关柜的绝缘性能，所有主回路铜排均有倒圆角处理，无尖端; 热缩套管覆盖整齐，与绝缘子支撑处不过度切割，弯曲部分无褶皱; 绝缘件伞裙设计合理，嵌件处距伞裙距离大，表面整洁，线条流畅，绝缘件安装考虑表面伞裙污秽影响，避免污秽堆积等？毓癫⒉皇浅叽缭酱笤娇煽，如40.5kV空气绝缘开关柜，GW新标准已经做到1600宽，几乎回到了三十年前1818mm柜宽的时代，不得不说是退步，究其原因，不是好的紧凑型产品没有，而是追求低价格惹的祸，1600柜宽就能保证绝缘不出问题吗？设计、材质、工艺不控制，还是徒劳。支撑处热缩套管采用工具切割小孔方式，而不是整块切掉。全绝缘，电缆连接有；。

三、温升，开关柜的温升设计好坏，从结构设计上就可以初步判断，如是否有通风设计，进出风位置高度差越大、有效通风孔越大越好。铜排垂直布置有利于温升，避免相互干扰; 触头盒动静触头接触有效距离大，空间有利于热量随气流带走。

四、动热稳定，铜排支撑间距合理，不追求过小间距，过度支撑; 铜排截面积合理，接地开关连接排无额定电流，根据短时耐受电流使用铜排，不浪费、绝缘好; 电压互感器手车等分支排考虑功能，减少铜排用量; 电动力方向有助于开关保持合闸位置，断路器手车动触头插入深度合适，对中性好，有定位措施。

五、好的开关柜充分考虑内部电弧故障造成的危害，根据需求设计合理的压力释放通道，因此是否有泄压通道，泄压通道大小是否与IAC等级一致，泄压盖板是否可以打开，泄压通路是否有堵等都是判断开关柜好坏的标准。

六、运动部件、联锁机构等的设计，联锁简单，可靠，主动式联锁，程序化操作，符合人体工学的友好的人机交互等等都能从细节处体现出产品好坏。

好的开关柜绝不是外观十分漂亮，而内在功能不行，偷工减料的产品。

开关柜需要在充分理解开关柜功能、性能、使用的基础上，合理准确的设计，而不是连开关柜都没见过、做什么用都不清楚，不知其所以然，光凭照马画虎，自作聪明，在资本的操控下，胡乱进行，长此以往，行业越做越差，不利于长期有序发展。
