一次大电流注入试验知识分享

一次侧注入测试系统是为检测继电；ど璞负投下菲鞫杓频，它也可用于检测电流互感器的变比以及其他要求大电流的场合。

国外的客户都要求开关柜出厂验收试验需要开关柜进行一次电流注入试验，验证电流互感器参数，而实际上电流互感器（以下简称CT），检验CT的变比、精度等，这些通过先进的CT检测设备不需要一次注入，通过二次注入也可以实现，因此单纯说为测量CT的参数可以不需要一次注入。

电流互感器的一次注入测试

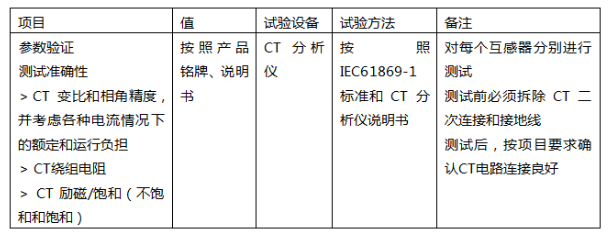

选择典型的 CT 进行测试以验证与CT供应商的出厂测试报告是否一致。

一次回路注入测试程序

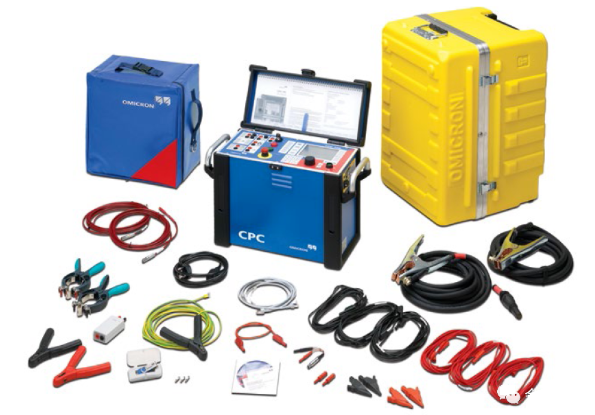

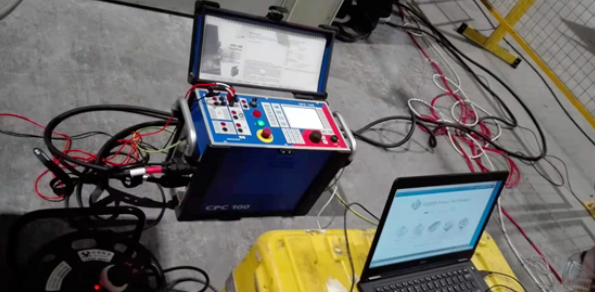

测试装置

KWZK-CSA300

电流增强器

大电流电缆

电流互感器

对每个电流互感器分别进行测试

检查互感器连接是高变比还是低比

设备布置

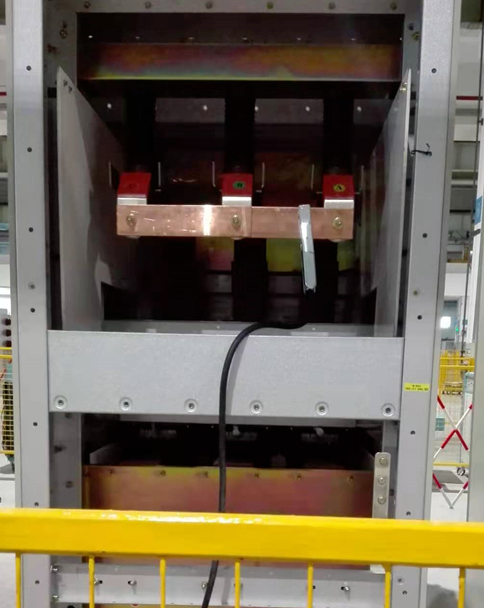

通过需要测试的CT连接开关柜出线端子和各相主母线/上母线。

测试电流：0~800A\0~2000A（最大），CT额定值的25~100%

变比和极性测试

向互感器一次侧通入额定电流或部分额定电流。

检查测量线圈；は呷Χ次电流是否与计算的变比值一致，两个线圈要分开测试

端子标识的验证：

匝数比测试

___________匝数比测试 f = -0.01%

___________匝数比测试 f =      %

___________匝数比测试 f =      %

检测额定输入电流和二次电流的偏差，变比误差测试

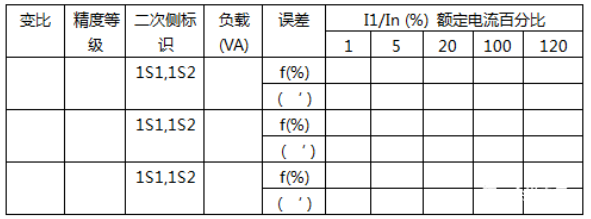

误差测试（cos Φ=0.8）

给变压器一次侧通到额定电流，从二次侧出线端短路头；せ虿饬，从二次端子是否有相应的线圈电流测量，确认二次侧；ず筒饬肯呷γ挥薪臃

V-A性能测试

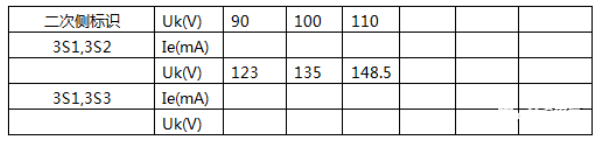

励磁性能测试

完成复检后，确认互感器电路连接可靠

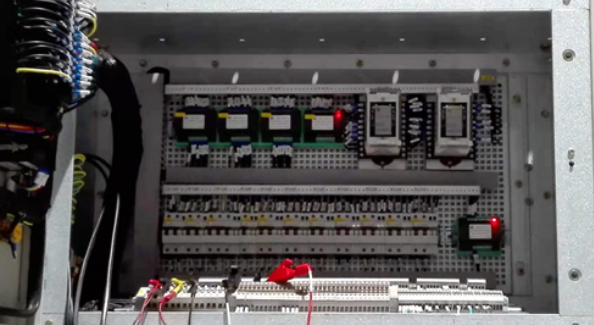

一次注入的作用在于验证智能微机综保和回路、显示，通过在开关柜主回路输入大电流，模仿实际运行，检验综保设置，；ざ髑榭，可以在设备投运前检测；ど柚谩⒁潜淼南允尽⒍次接线的正确性、断路器的分合闸动作等。

综保的功能测试，通过遵循项目和综保的手册，；げ饬浚

目视检查

USB口通讯

配置文件上传

电源

触点输入

触点输出

逻辑

电压电流输入计量测试

；ず凸δ懿馐

国外客户往往只说一次电流注入试验是检验CT，于是联系CT设备检测供应商，如KWZK，他们可以提供全套的检测设备及检测服务，但由于往往客户更加关注回路和；，因此找CT检测设备供应商就意义不大了。通过便携式电流源和常规的二次检查设备就可以了，电流源最大电流到2000A就可以满足要求。

一次大电流注入试验是国际客户普遍要求的工厂验收项目，模拟项目实际运行电流，对于电流互感器的准确度、极性、标志都可以检查，同时对于微机；さ纳柚，指示、操作设备的接线，开关的连接正确性都可以一次性检出。
