CGR-KW系列称重控制器数字信号输出异常

一．故障类别：石灰石下料电机不动作

二．仪表类型

CGR-KW系列控制器是专为失重秤计量所设计的新型仪表，具有准确性高，稳定性好，安装方便，校准方法先进，操作简单等优点
？梢远粤铝系耐备隙方屑恿系某『隙晕锪辖辛浦，广泛适用于电力、矿山、冶金、建材、轻工、港口及交通运输部门的物料动态计量控制应用。

主要特点：

1.根据不同的使用目的，可以任选调节滤波器的强弱，来控制由于机械系统震动而产生的影响，从而提高并保证高速，准确的计量。

2.采用192*64点阵液晶显示器，显示亮度高并保证高速，清晰可见。

3.中文菜单操作，层次目录明确，即使初次使用也可以很容易的进行简单应用。

4.各种系统参数，运算数据都存储在自带电池的非易失去、性RAM中，数据保存至少10年以上。

5.内置DAC（数模转换器），两套模拟电流输出（4-20mA）

6.带有开关量的输入输出控制。

7.可选择的模拟输入功能。

主要技术指标

1.仪表精度：精度优于0.1%

2.显示器：采用192*64点阵VFD荧光显示器，显示信息量大，可同时显示四行，滚动菜单显示

3.电源165-265VAC，50/60HZ，功率小于30W

4.称重传感器激励电源输出10VDC±5%，200mA，可并联3个称重传感器

5.称重传感器最大输入信号 33Mv

6.辅助电源输出 23-27V， 300mA

7.使用温度：－10℃～40℃，相对湿度≤85%，不要安装在日光直射的场所

8.保存温度：-40℃～+80℃，避免在高温下长期保存

9.称重传感器屏蔽接地

三．使用工况介绍：

CGR-KW系列称重控制器位于石灰石2楼电器柜内，主要作用是对石灰石仓进行流量检测，能够实时显示并传输仓重及流量数据。

四．故障现象描述

下料电机不动作，无流量指示。

五．处理前安全措施

1.办理检修作业票

2.联系工艺人员前往现场监护，配合处理。

3.检修控制柜上有电气使用高压电源，检修时使用绝缘工具，佩戴绝缘手套，禁止触碰高压电源。

六．故障原因及判断思路

根据故障现象，结合现场控制走线判断各个
？樵是否损坏。是否存在因接线松动造成线路接触不良。（首先应排除仪表问题）

1.根据现场走线依次检查，首先检查称重控制器输入是否正常，当启动配料时，测量输入端信号，该信号为开关量，当启动配料时，该点接通。

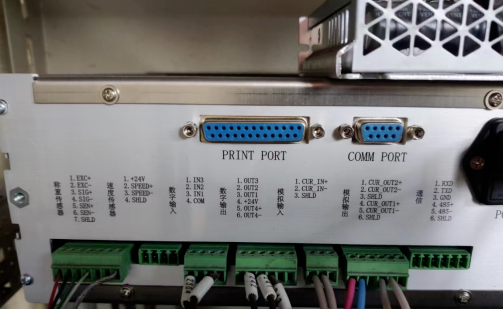

2.输入端正常时检查输出端，输出有三根线，分为两组，其中一根线为公共端，两组线输出为24V电源信号。

3.检查控制器输入正常，输出端有一组无输出，根据控制器出来的线号，找到对应的继电器，发现该继电器未得电。

故障情况

工作状态

七．故障有效处理方法：

判断故障原因为控制器输出端存在问题，检查输出端接线及内部电路
？槭欠袼鸹。根据先易后难的检修原则，首先检查：

1.接线是否松动，线缆通断正不正常，检查接线稳固，线缆通断正常，无断路现象。

2.接线端子插入深度符不符合要求。

3.端子插入深度符合要求后检查端子是否存在腐蚀，氧化现象，造成的接触不良。判断方法为将穿墙式接线端子拔出，直接测量内部接线端子，测量发现输出24V正常。

4.找到故障原因后，更换新的接线端子，恢复接线，观察继电器得电，电机运行。

八．故障防范措施及改进：

1．为保证仪表使用寿命，本仪表不宜放在阳光直射下使用，不宜放在粉尘多及振动剧烈的地方使用，避免在潮湿的环境中使用。

2．传感器和仪表要可靠连接，系统应有良好接地。应远离强电场、强磁场，在无法回避的情况下，应当采取一定的屏蔽措施：应当远离强腐蚀性气体，远离易燃易爆物体。

3．传感器和仪表是静电敏感设备，在使用中必须切实采取防静电措施，严禁在仪表带电工作的情况下在附近进行电焊操作或其它强电场操作。在雷雨季节，必须有可靠的避雷措施，防止因雷击造成传感器和仪表损坏，确保操作人员的人身安全和称重设备的安全运行。

4．在插、拔仪表与传感器、打印机和其它外部设备连接线以前，必须先切断仪表和其它外部设备电源。

5．仪表对外接线必须严格按照使用说明书中所标注的连接方法使用，不得擅自更改连接方式。仪表在使用过程中若出现故障，应立即断掉电源，检查接线是否有误
；元器件是否有烧坏或有松动
；外观是否有异常。仔细检查并排除故障后，再接通电源试验，如仍不能恢复正常工作，应迅速和我公司联系，以便派专人去维修。不要自行乱拆乱卸，避免故障扩大，给维修带来困难。

九．故障处理经验

由于长时间的使用，现场装置大部分电子设备老化，接线氧化腐蚀。在对这类事故进行检查时，首先应了解现场仪表装置和各控制元件之间的关系，掌握元之间的接线方式，这样在检查问题时才能保持清晰的思路，得知故障现象后及时作出判断。
