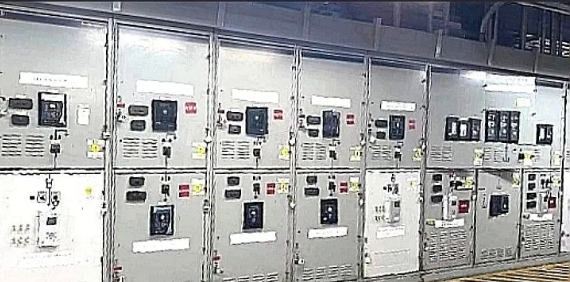

对于中压金属铠装开关柜 ，使用寿命通常在20年左右 ，经过了长年运行 ，产品会出现很多问题 ，如绝缘老化、温升加剧、断路器机构卡滞、真空度降低等 ，都会对产品继续运行带来很大风险。更换设备需要大量资金及时间 ，而改造则可快速解决安全隐患 ，使产品重获新生 ，实现继续安全运行。
改造面临的问题 ，虽然开关柜不像手机等电子消费品那样产品更新速度快 ，但也有些进步 ，尺寸进一步缩小 ，绝缘件优化 ，原来产品已不生产; 生产企业间的并购、重组等 ，造成原产品已退市 ，相应配套部件也难以找到; 进口产品随着公司变化 ，配件等进口渠道关闭 ，无法配套原产品 ，而原产品质量又好 ，20多年使用后依然如新 ，需要改造、扩容等。
改造主要有以下几个方案：
绝缘件改造 ；
断路器更换 ；
控制系统更新等 ；
断路器改造 ，通过工厂预制与现有产品接口无缝连接 ，实现快速更换

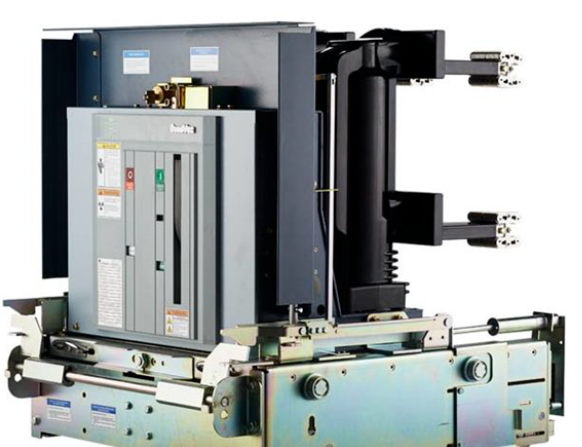

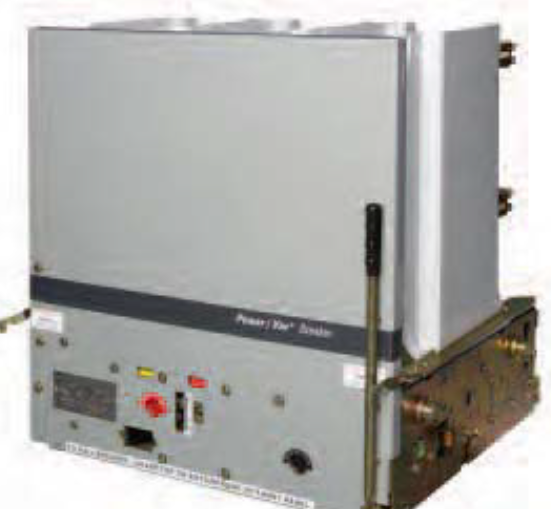

1. 只更换断路器 ，新制造和原来断路器一模一样的手车 ，快速更换 ；如GE的VB1断路器 ，二十年前在国内很多电厂及美资企业使用 ，性能优异 ；通过采用现代固封断路器安装在和原来一样的手车上 ，实现快速更换 ；接口保持一致 ，一次触头系统、二次控制系统都需要与原断路器一样 ，才能无缝对接在老的开关柜 ，新的真空断路器继续工作。
原则上说 ，断路器配新的底座及触臂系统需要做动、热稳定及T100开断试验 ，温升试验 ，以验证整体性能满足系统功能要求。

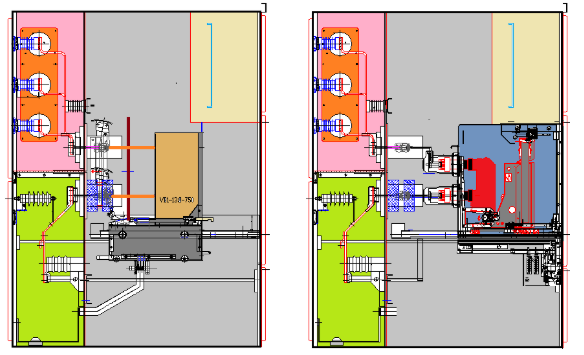

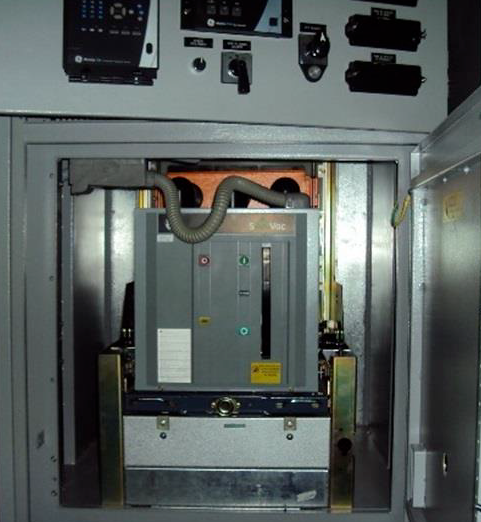

2.使用断路器隔室与原来产品接口 ，可以不更改现代断路器 ，只是设计一个隔室或一个带有导轨、触头盒等的框架 ，通过后部触头、铜排与原柜体回路连接 ，实现产品替换 ；新一代固封断路器比老旧断路器通常尺寸小巧 ，因此容易替换 ，还可以实现智能化改造提升。

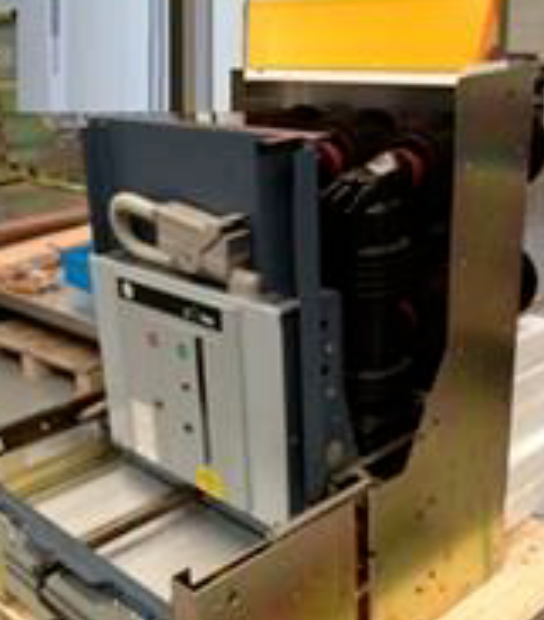

a)真空断路器配 L-frame L形配柜框架 ，框架上有导轨、活门驱动机构、活门板、一次触头及绝缘触头盒 ，工厂精密安装 ，实现与断路器精密配合。整体安装在老旧开关柜隔室内 ，实现断路器功能。

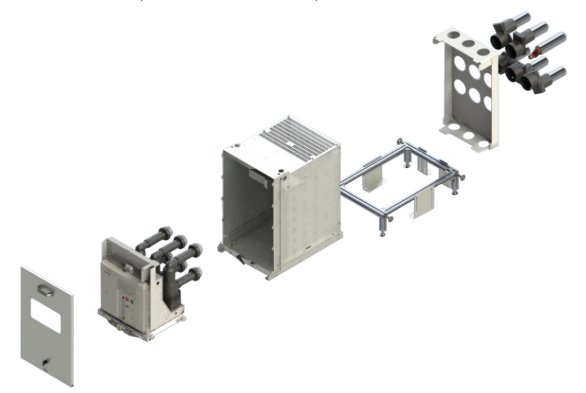

b).BOX框架 ，使用原触头盒系统 ，小型断路器及其隔室配触头转接系统 ，直接与原开关柜触头盒静触头连接 ，实现不需要现场连接铜排 ，快速更换。
这种方案断路器不需要更改 ，使用标准产品。底座框架需要满足动热稳定要求 ；

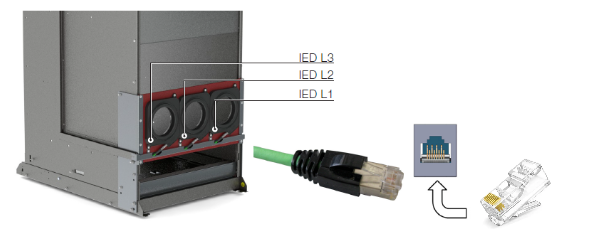

更换新的断路器隔室还可以实现智能化集成 ，隔室触头盒集成电流传感器 ，实现电流监测、 ；すδ。智能化改造。

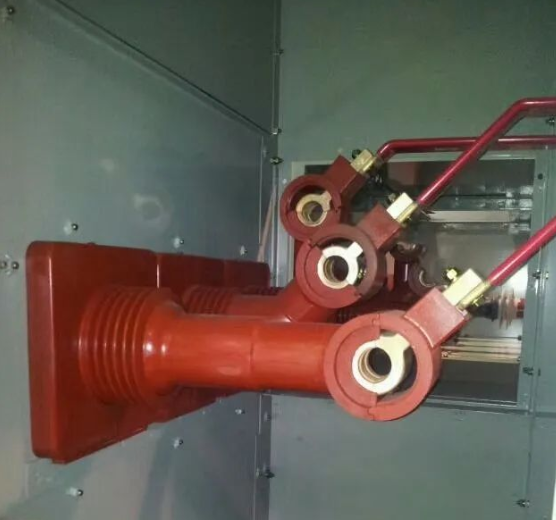

母线绝缘系统改造 ，把触头盒、绝缘子、穿墙套管已经母线系统用新的替换 ，更换原厂的绝缘件比较困难 ，那就需要系统解决方案 ，有些开关柜如老的40.5kV空气绝缘开关柜宽度1818mm ，深度有3.2米 ，就比较好改 ，尺寸空间大 ，换成KYN61的触头盒及母线布置绰绰有余 ，铜排连接也方便。而有些厂家的开关柜母线室比较小 ，母线采用固体绝缘 ，又有些特殊设计的连接 ，这就十分困难 ，如果客户接受加高柜体则可以加大母线室 ，改变母线布置。如果不行 ，则只能找原厂的配套厂生产 ，采用相同的绝缘工艺才能实现和原来一样的绝缘性能。

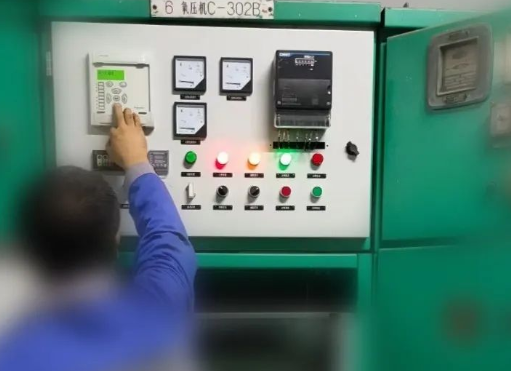

二次系统改进 ，通过更换最先进的微机综合 ； ，更换二次线、端子。
