固定式开关柜和抽出式开关柜知识介绍

中压抽出式断路器
，通过底盘车和一次触头系统
，实现了断路器易于抽出检修
，相比于固定式安装
，抽出式无需安装隔离开关
，抽出触臂系统实现了隔离功能

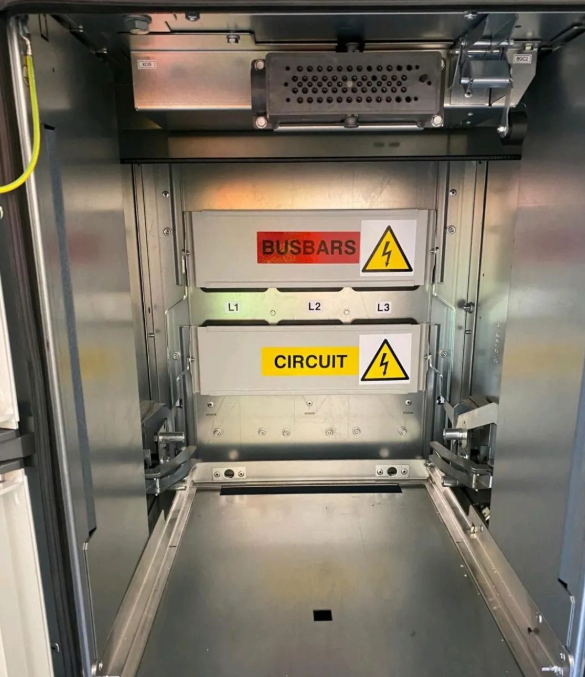

，手车抽出到试验位置
，活门自动关闭
，与高压隔离
，上下静触头隔离
，一侧带电
，都不影响另一侧的维护检修。固定式开关柜的隔离开关
，通过操作机构分合。

1. 隔离断口可见
，隔离开关易实现隔离断口可见
，通过隔离动静触头间插入绝缘板
，保证安全检修维护。抽出式断路器手车根据手车位置判断动静触头是否满足绝缘距离
，活门是否关闭可以作为依据
，因此有些工程要求加装位置辅助开关
，活门关闭指示
，真正保证安全
，避免由于活门倾斜导致活门板没下落到位
，手车拉出后直面高压的危险。

2. 安全联锁
，隔离开关不能带负荷分、合
，因此需要与断路器机械联锁
，只有断路器分闸
，隔离开关才能分闸; 隔离开关没有合闸
，断路器不能合闸
，保证操作顺序。抽出断路器也是一样的
，断路器合闸
，手车不能摇进、摇出; 手车在中间位置
，断路器不能合闸
，功能是一致的。

3. 隔离开关具有一定的自然灭弧能力
，常用在电压互感器和避雷器等电流很小的设备投入和断开上
，这时电流很小
，隔离开关触头可以很小; 如充气柜中的电压互感器隔离采用铜丝与铜排接触
，实现接通或断开。而电压互感器手车、避雷器手车触头也是很小的电流
，这是就不需要梅花触头
，采用撞针就可以
，撞针与铜排直接接触
，通过弹簧具有一定的压缩量保证接触就可以了。

4. 隔离开关由于是一个动静触头一体化的机械装置
，触头对中性好
，尺寸小紧凑
，性能好
，也有多断口隔离开关
，串联分压承受更高的绝缘水平
，而并联可以承受更大的持续运行电流、更高的短路电流。抽出式断路器手车动静触头在不同的装置上
，通过在导轨上运动
，摇进丝杠带动手车
，来插入到静触头上
，六个触头同时对中困难
，摇进机构受力大
，大电流困难。

5. 抽出式断路器进出实现上下隔离
，而固定式断路器柜上下隔离则需要安装两个隔离开关
，占用空间大。

6. KWZK-KYN 金属铠装移开式户内开关柜Y拼音移开式
，KWZK-XGN箱式固定式户内开关柜
，G拼音固定式
，

7. 隔离开关有时会和接地开关一体
，即三工位开关
，应用于CGIS或RMU环网柜中
，结构紧凑
，共用操动机构一根主弹簧实现隔离开关分合、接地开关分合。抽出式断路器开关柜则需要单独配接地开关
，一般在出线侧
，对于母线侧安装困难。同样需要与抽出式断路器手车机械联锁
，避免出现带电合接地开关的事故。

8. 隔离开关用于一个断路器与几个设备的连接处
，使断路器经过隔离开关的倒换更为灵活方便
，隔离开关还可以用于双母线开关柜的母线转换。隔离手车与断路器手车配合
，形成隔离断口。

9. 隔离开关有旋转式、直动式等不同结构
，直动式采用表带触指或弹簧触指
，尺寸小

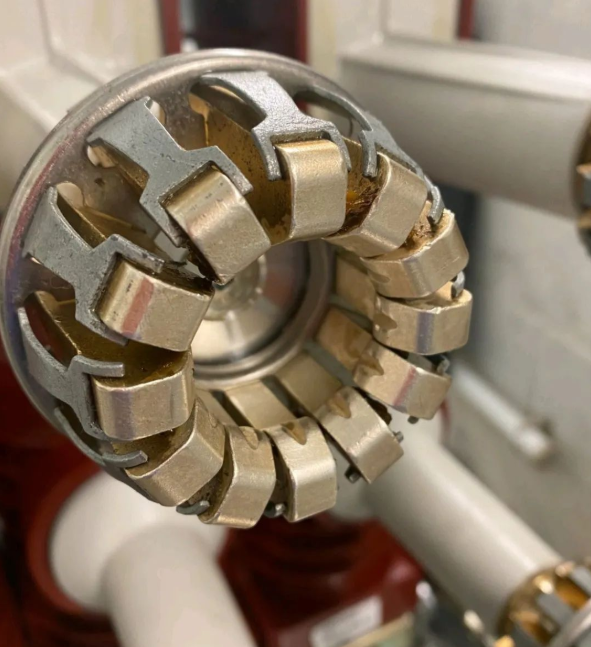

，承受短路能力强。抽出式断路器触头由于配合精度无法满足弹簧触指要求 采用梅花触头可以允许上下左右3mm的偏差
，能够满足实际应用情况。
