重合闸前加速；

重合闸后加速；

前加速：当线路上发生故障时，靠近电源侧的；は任扪≡裥缘厮彩倍饔谔⒍笾睾险. 重合后；さ亩魇毕薏虐唇滋菪团浜隙
。这样的设置称做重合闸前加速
。

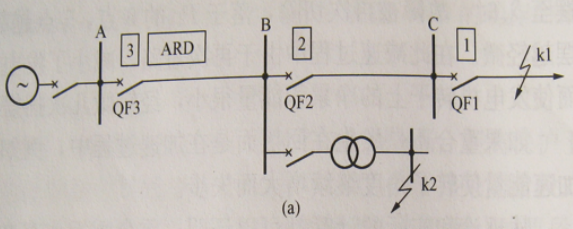

无论是线路末端K1短路，还是其他线路任一点K2 短路，A的过流；ざ伎梢运彩鼻谐收
。如果是瞬时性故障，A断路器重合后立即恢复供电
。如果是永久性故障，重合后A/B/C断路器过流；ぴ侔凑照ㄊ奔涠
。

前加速的优点

能够快速地切除瞬时性故障；可能使瞬时性故障来不及发展成永久性故障，从而提高重合闸的成功率；能保证发电厂和重要变电站的母线电压在0.6-0.7倍额定电压以上，从而保证厂用电和重要用户的电能质量；使用设备少，只需装设一套重合闸装置，简单，经济
。

缺点：牺牲了选择性；如在远处K1/K2点短路，QF3断路器非选择性瞬时跳闸，这将造成A、B、C几个变电站全部停电；且断路器工作条件恶劣，动作次数较多；重合于永久性故障上时，故障切除的时间可能较长；如果重合闸装置或断路器件拒绝合闸，则将扩大停电范围.甚至在最末一级线路上故障时，都会使连接在这条线路上的所有用户停电
。

后加速：后加速就是当线路第一次故障时，；び醒≡裥远，然后进行重合
。

如果重合于永久性故障，则在断路器合闸后，则不带时限，加速；ざ魉彩鼻谐收，与第一次动作是否带时限无关
。

如K1点短路，若C；せ蚨下菲骶芏，则由B；さ腎I 段或II段延时动作
。随后B断路器重合；如果是永久性故障，那么B ；ぴ俅翁⑹本兔槐匾俚妊邮，所以设置了后加速功能，重合后瞬时切除故障
。

“后加速”广泛用于10kV 以上电网；一般是加速距离、零序Ⅱ段的动作，有时也可以加速III段动作
。

后加速；さ挠诺悖

第一次是有选择性的切除故障，不会扩大停电范围，特别是在重要的高压电网中，一般不允许；の扪≡裥缘亩鞫笠灾睾险⒗淳勒ㄇ凹铀俚姆绞剑；保证了永久性故障能瞬时切除，并仍然是有选择的；和前加速；は啾，使用中不受网络构造和负荷条件的限制，一般是有利而无害的
。

后加速的缺点：

每个断路器上都需要装设一套重合闸，与前加速相比较为复杂；第一次切除故障可能还有延时
。

重合闸后加速配合重要负荷供电的送电线路上；因为这些线路上一般装有性能比较完备的；ぷ爸
。

重合闸启动方式：

1、不对应启动

2、；て舳

不对应启动方式：

KKJ继电器是一个双圈磁保持的双位置继电器，该继电器有一动作线圈和复归线圈
。

当动作线圈加上一个动作电压后，接点闭合
。如果动作线圈失电，接点也会维持原闭合状态
。直至复归线圈上加上一个动作电压，接点才会返回
。

手动/？睾险⑹，启动KKJ的动作线圈，KKJ=1，TWJ=0
。手动/？胤终⑹，启动KKJ的复归线圈，KKJ=0，TWJ=1
。

；ぬ，不启动复归线圈，KKJ=1，TWJ=1
？赝堤，不启动复归线圈，KKJ=1，TWJ=1
。

KKJ和TWJ位置不对应起动重合闸的方式称为“位置不对应起动方式”
。

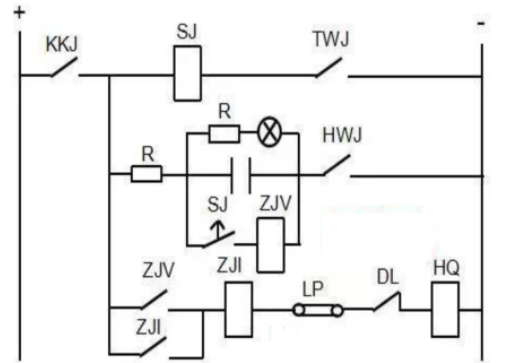

1、当KKJ=1（处于合后位置），且断路器处于合位（HWJ=1）时，自动重合装置充电，充电完成后充电灯点亮，重合闸准备就绪
。

2、此时若断路器跳闸，HWJ=0,TWJ=1,KKJ=1, 时间继电器SJ动作，经一定延时后，SJ接点闭合，中间继电器ZJV电压起动
。

3、ZJV接点闭合，ZJI 电流自保持，合闸回路导通，合圈HQ得电，重合断路器
。

；て舳绞剑

；て舳侵，；ざ鞣⒊鎏⒚詈，检测到线路无电流启动重合闸的方式；

通常装置也设置一个"外部跳闸启动重合闸"的开关量输入，以便于双重化配置的另一套装置动作后来启动本；ぷ爸玫闹睾险⒐δ堋

另一套；ぷ爸萌唷⒌ハ嗵⒍鞔サ阋氡颈；ぶ睾险⒆爸，作为本；さ"外部三跳起动重合闸"或"外部单跳起动重合闸"的开入量，再经本装置检查线路无流后，起动本装置的重合闸
。当然，在已使用位置不对应起动方式的情况下，也可以不使用该功能
。

；て舳蚧睾险⑸柚，只需；ぷ爸萌砑判断以固定的模式重合，所以简单可靠
。同时还能有效纠正；ざ饕鸬奈筇，但是不能纠正断路器自身的"偷跳"
。
