净化31分析小屋气相色谱分析仪（31AI-791～793）指示为零

一：故障类别： 气相色谱分析仪指示为零

二：仪表类型： 气相色谱分析仪

三：厂家型号： beat365-KWZK-SPY80

四：使用工况介绍：

净化31分析小屋气相色谱分析仪（31AI-791～793）主要用于测量冷箱出口气体中CO、CH4、H2的含量，在线实时监测冷箱出口CO气体的纯度，为工艺调整工况、控制指标提供重要参考。

五：故障现象描述：

净化31分析小屋气相色谱分析仪（31AI-791～793）指示数值随周期做样慢慢下降，直至测量数值为零后，不再变化。

六：处理前安全辨识及措施：

1、作业前先将作业工具准备齐全，并办理好相关票证，联系工艺人员做到安全交出，并确认已安全交出；

2、作业时电源柜断电后，悬挂上：“有人工作，禁止合闸”的警示牌；

3、做好风险辨识，工况管路中主要含有高纯度的CO气体，携带好便携式报警仪，防止泄露导致人员中毒，并穿待好相关的劳保用品；

4、进入分析小屋前注意通风，观察小屋内有毒可燃气体报警仪是否出现报警；

5、作业时，需两人同行，专人监护。

七：故障原因分析及判断思路：

1、工艺取样根部阀的旋钮是否未旋至打开位置或堵塞损坏，导致无样气流过；

2、前级处理箱和预处理箱样气截止阀的旋钮是否未旋至打开位置或堵塞损坏，导致无样气流过；

3、前级处理箱和预处理箱减压阀的压力表指针是否指示在0.2～0.3MPa处，是否因减压阀调节压力较低或损坏导致压力过低，无样气流过；

4、前级处理箱的T型过滤器是否堵塞或损坏，导致无样气流过；

5、查看预处理箱样气流量计的转子是否在满量程的1/3～2/3处，是否因流量计未打开或损坏导致无样气流过；

6、查看预处理箱的样气流量计的转子是否在周期性上下浮动，是否因卡套拨动开关阀损坏导致无样气流过；

7、查看H2和N2载气瓶上的减压阀压力表指针是否为零，是否因载气压力过低导致色谱分析仪报警停运；

8、查看色谱分析仪的报警灯是否亮灯，并查看相关报警信息；

9、查看色谱分析仪的谱图中各组份的图形波峰是否产生偏移，不在门时间的开始和结束时间范围内，导致无法正常测量图形的峰面积；

10、分析仪内部采样阀是否损坏，导致无法正常采样；

11、分析仪内部色谱柱是否失效或损坏，导致样气各组份无法正常分离析出；

12、分析仪内部检测器是否损坏，导致分析仪无法正常检测样气中的各组份。

八：故障有效处理办法：

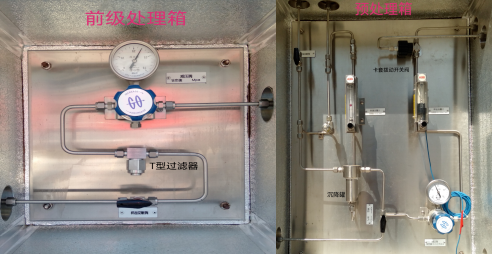

1、打开前级处理箱和预处理箱，检查压力调节器、T型过滤器、根部阀、截止阀、卡套拨动开关阀等均处于正常状态，样气流量计也有流量，且在正常范围内（转子处于满量程的1/3～2/3处）；

2、查看H2和N2载气瓶压力表的压力较为充盈（减压阀的压力均高于3MPa）；

3、查看色谱分析仪的报警灯并未亮灯；

4、查看色谱分析仪的谱图中各组份的图形均无波峰，且查看近几次有测量数值时的历史谱图并未发现波峰产生偏移；

5、初步怀疑是色谱分析仪内部的采样阀、色谱柱或检测器有问题，需停运并打开色谱分析仪色谱柱室检查内部部件，按正常停表流程停表，先关闭预处理箱的样气截止阀，待色谱分析仪做几个周期的样后将其停运，再关闭检测器、恒温加热器及氢限制阀，还需关闭载气截止阀后，再断开色谱分析仪的电源。待温度稍降后，打开色谱分析仪的色谱柱室柜门；

6、使用便携式报警仪检测色谱分析仪电气室CO气体的含量，便携式报警仪并未出现报警，但为预防气路管线仍有残余的有毒气体导致检修人员中毒，拆检的全过程，一直把便携式气体报警仪放置在色谱分析仪的色谱柱室内；

7、查看分析仪内部气路各连接处均无松动脱落的情况；

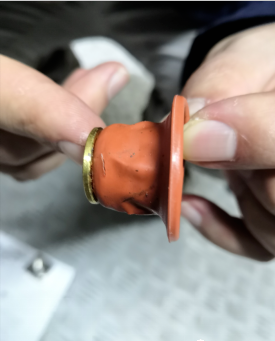

8、逐步拆开主采样阀，先松开与其相连接的管线中间接头，再松开背板的固定螺丝，将采样阀取下进行拆检，发现主采样阀的膜片被异物划破损坏，经检查发现为阀内金属齿轮转动时产生的金属屑，在阀频繁开关时，金属屑与橡胶质的膜片摩擦，长时间使用中使膜片穿孔，穿孔后的膜片无法承受气压推动阀杆动作，使主采样阀无法正常采样。按上述步骤依次拆检CO采样阀、H2采样阀、CH4采样阀均无异常情况。且查看色谱柱和检测器均无明显的异常情况，初步判断是主采样阀的膜片损坏，导致无法正常采样，进而影响色谱分析仪的正常测量，出现测量值为零的情况；

9、因暂无备件更换，而此台色谱分析仪又较为重要，暂将样气中含量较低的H2组份的H2采样阀膜片更换至主采样阀使用，待备件到货后再更换H2采样阀的膜片。将H2采样阀的膜片更换至主采样阀后，把所有的采样阀复原并安装至原始位置；

10、检查色谱分析仪内部各连接处均无松动脱落情况且无异物遗留后，将色谱柱室柜门关紧;

11、给色谱分析仪送电，等分析仪吹扫电气室后，打开恒温加热器，加热恒温箱4-8小时；

12、待加热结束后，更改用户级别，重新加载运行数据，查看无报警信息，且恒温箱温度稳定在65℃后，打开检测器。再依次打开载气截止阀和氢限制阀；

13、将对应的标气瓶接好，将标气/样气切换阀旋至标气流路位置，打开样气流量计，调整标气流量；

14、点击运行键运行色谱分析仪，做样几个周期后，除采样阀膜片损坏的H2组份外，其它两个组份（CO、CH4）的谱图和测量数值慢慢趋于稳定和正常；

15、打开样气截止阀，观察旁路流量计中的样气无带水和含异物的情况后，将标气/样气切换阀旋至样气流路位置，打开样气流量计，调整样气流量，观察做样几个周期未出现异常情况且测量数据准确；

16、将标气瓶拆回小屋放置好，清理检修垃圾后，到主控室与主控工艺人员交代清楚色谱分析仪的情况，并完结工作票。

九：故障防范措施：

1、巡检和投表时注意查看预处理箱的样气情况，防止水或异物进表；

2、拆表检修时，注意防止异物进流路管线和部件（采样阀）；

3、定期检查采样阀内部情况，防止阀内金属齿轮转动时产生金属屑或其他异物未及时清理，导致采样阀膜片损坏，无法正常工作。如大修期间可进行拆检。

十：故障处理经验谈：

1、拆表检修期间，停表和投表时要严格按照正确的流程进行，防止不当操作损坏分析仪的部件，导致无法正常工作；

2、拆卸任何流路管线和部件前，需提前拍照做好记录，防止回装时出现错误，造成损伤或无法实现正常功能；

3、拆检采样阀时，优先选择松开与采样阀连接管线中间的接头。若松开采样阀与连接管线的接头，采样阀的切换气路元件易掉出，得提前做好记录，不然复原较为麻烦，不建议拆卸；

4、拆检采样阀的环境尽量干净整洁，防止有异物进入采样阀内部，并残留下来，极易损坏膜片和其它构件。在组装前需确认吹扫和清理干净异物、水分后再进行组装复原。
