接地故障，是小电流接地系统相间故障的罪魁祸首
手头一个故障数据统计，某单位10千伏线路被迫停电一年发生了130次，其中接地42次，相间故障88次 。
乍一看，还是相间故障占主体 。
而实际上，根据我的经验，相间故障中会有很大比例是因为接地故障诱发 。保守估计，比例不会少于30% 。
在小电流接地系统，当发生接地故障的时候，根据曾经一直以来的运行要求，一般不具备选线、自动跳闸的功能 。

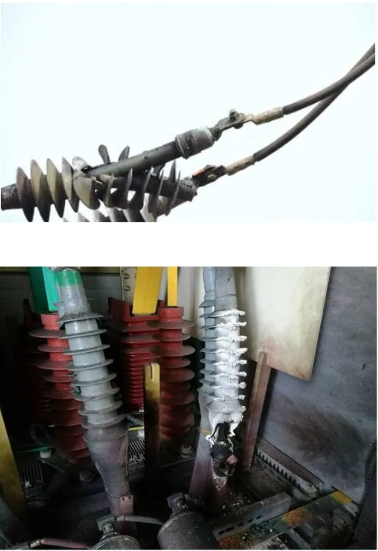

非接地相电压会升高到线电压水平，并持续一段时间，直到选线、隔离 。这对电力设备的绝缘会形成严重考验 。往往在开关柜内、电缆头、电缆中间头、高压计量、避雷器等部位，产生绝缘破坏，最终形成相间故障 。
某日曾经连续发生两起10千伏线路相间故障，一时兴起，调取了电压监控数据 。果不其然，在故障发生前时刻，都存在系统接地的情况 。

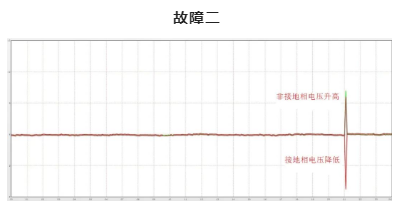

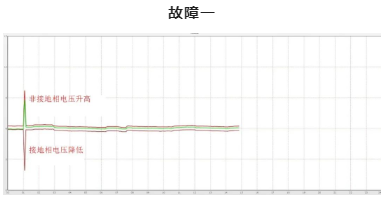

上图为母线电压监控数据，在故障前时刻发生接地，接地相电压接近零，非故障相电压升高 。

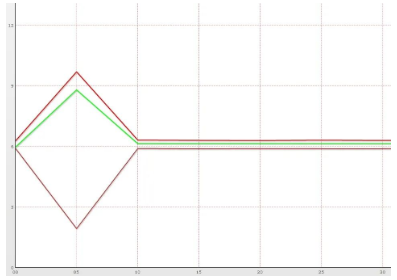

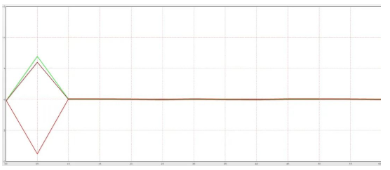

下图为接地电压展开图，电压变化的细节更明显 。
上图为母线电压监控数据，在故障前时刻发生接地，接地相电压接近零，非故障相电压升高 。
下图为接地电压展开图，电压变化的细节更明显 。
前面一篇文字曾经讨论过小电流接地系统不能长期接地运行 。接地自动跳闸也是当前的技术方向和管理趋势 。
在设备尚不具备条件的情况下，设备运维调度单位一定要明确快速隔离的原则，防止引发次生事故 。
同时，必须高度重视可能引发接地故障的隐患治理和问题预防，比如线下树，比如异物漂浮，比如鸟窝等等 。
这样必然会大量降低相间故障发生的几率，提高设备运行可靠性 。
