带电更换（安装）无外间隙氧化锌避雷器

引言

目前在配电线路上普遍使用的氧化锌避雷器是10kV配电线路常见的过电压；ぷ爸，在感应雷过电压、侵入波以及内部过电压等情况下；は呗飞璞覆皇芄缪沟钠苹，保障线路设备的安全运行
。

氧化锌避雷器相较于普通阀型避雷器，其阀片（非线性电阻）更接近于理想电阻
。在正常工作电压下，氧化锌避雷器的阀片具有良好的绝缘性能（电阻大），泄漏电流在10-5A级，所以一般不带空气间隙，相应的也没有工频续流
。而在雷电流下，电阻变小，残压较小，利于线路中的绝缘配合
。

图1  3种避雷器伏安特性比较

总体来说，氧化锌避雷器具有结构简单、体积较小、；ば阅芎谩⒃诵形榷ā⒐ぷ魇倜さ忍氐
。

但由于无间隙氧化锌避雷器长期工作于线路运行电压，其阀片会有老化现象，泄漏电流增大，因此运行规程规定，每4-5年需要进行轮换
。图2-图6为某一运行约5年的氧化锌避雷器现场所测得的泄漏电流
。

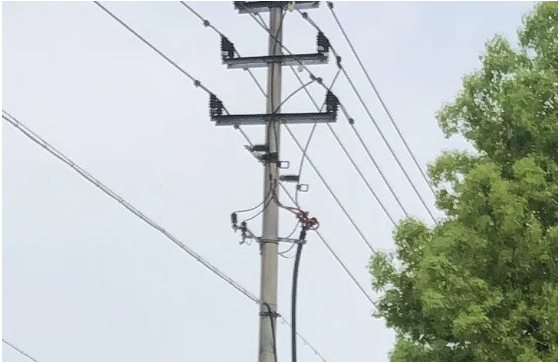

图2  装置图

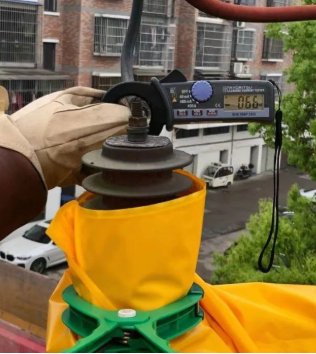

图3 A相泄漏电流

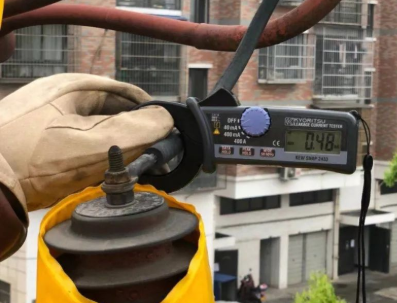

图4  B相泄漏电流

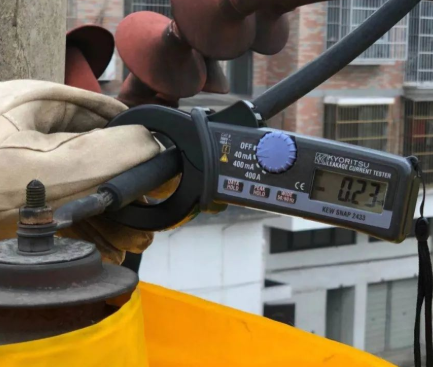

图5  C相泄漏电流

图6  接地线泄漏电流

表1  某装置氧化锌避雷器电流

带电更换（或安装）避雷器的风险

带电作业要求在天气良好的情况下进行，但是内部过电压同样可能引起避雷器动作，因此规程规定带电作业时禁止对线路进行操作，从而降低在带电更换或安装避雷器过程中的风险
。

1.设备（及氧化锌避雷器）性能劣化或丧失时引起的风险

1）氧化锌避雷器泄露电流增大后，避雷器安装支架可能会具有明显电位，使用高压验电器会有明显指示
。在带电更换避雷器断引线时，可能会有明显电弧产生
。

2）另外由于运输中保管环节失当导致阀型电阻损伤，新装避雷器在带电接引过程中可能会导致单相接地短路，也会给作业带来风险
。

2.绝缘遮蔽措施不当引起的风险

氧化锌避雷器体积结构较
。ㄈ缤7所示），且配电线路空间狭窄，相间和相地间距离较近，绝缘遮蔽难度大，风险系数高，作业人员容易串入相间或相对地电路
。

图7  KWBLQ系列氧化锌避雷器结构尺寸

3.施工工艺不良导致的作业风险
。

引线固定不牢固，或引线过紧，接线端子处长期受力端子断裂
。作业时，作业人员的碰撞、摇晃可能造成避雷器引线脱落等情况发生
。

带电更换（或安装）避雷器的技术措施

1.对于待装（新）避雷器，应在作业现场用2500V绝缘电阻检测仪测量氧化锌避雷器的绝缘电阻值，不得小于1000MΩ
。

2.对于需换（旧）避雷器，应遵循“一看二测”的流程，辅助判断其性能
。

1）一看
。在带电更换避雷器前，首先应观察避雷器运行状态，包括是否有放电、灼烧、腐蚀等痕迹，上下接线端子是否安装牢固，引线是否有断股，是否有明显的放电声等
。

2）验电
。应使用验电器对避雷器上、下桩头进行验电
。避雷器运行正常时，下桩头（避雷器金属安装支架）不应有电
。

3）测流
。使用微安级高压钳形电流表测量避雷器引线电流，避雷器性能正常时，其泄露电流应为μA级
。

3.选择合适的作业方法
。

带电更换避雷器推荐使用绝缘短杆作业法和绝缘手套作业法配合作业，以避免电弧对作业人员的伤害，提高作业安全性
。

1）在拆除避雷器前，可以使用绝缘锁杆锁住避雷器引线，然后用绝缘断线剪先剪断引线的导线侧端头，然后剪断引线的避雷器侧端头
。

2）恢复避雷器引线时，有工具条件的推荐使用绝缘短杆将引线安装至导线
。

3）绝缘锁杆在移动断开的引线，及断线过程中，应注意相间距离，避免引起相间短路或单相接地
。

4.合理使用绝缘遮蔽用具
。

可以利用绝缘挡板、绝缘毯等遮蔽用具进行绝缘遮蔽，拆除旧避雷器，安装新避雷器
。
