上次我们介绍过这种固态继电器，仅用一个就可以完成正转和反转。

固态的优势

1.电气寿命近1000万次通断

2.安装方便，便于维护

3.过零启动对电机有；ぷ饔，电源缺项；

但是我们知道，一般固态继电器用于电机是有缺陷的：可控硅击穿、芯片散热难、而且固态无法用于感性负载，那么这种产品到底靠谱吗？

关于可控硅的击穿，解密固态继电器损坏的三大原因

1.过压击穿，RC电路设计要完善

过压击穿是可控硅击穿的主要原因之一，可控硅对过压的承受能力几乎是没有时间的，即使在几毫秒的短时间内过压也会被击穿的，经常瞬间击穿。

因此实际应用电路中，在可控硅两端一定要接入RC吸收回路，以避免各种无规则的干扰脉冲所引起的瞬间过压。

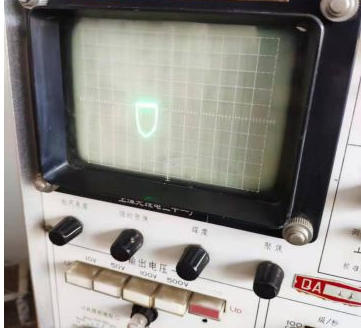

如果经常发生可控硅击穿，一般为电路设计不完善稳定性不足，笔者用晶体管特性测试仪测试，无触点换向接触器的耐压可以达到1200V。如下图

（图为无触点换向接触器晶体特性测试情况）

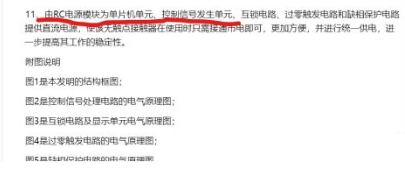

查看T44AMR40的发明专利材料，果然采用了RC电路

2. 超额过流击穿，要选对产品规格

其实过流击穿与过热击穿是一回事。过流击穿就是电流在通过可控硅芯片时在芯片内部产生热效应，使芯片温度升高，当芯片温度达 到175°C时芯片就会失效且不能恢复。

在正常的使用条件下，只要工作电流不超过可控硅额定电流是不会发生这种热击穿的，因为过流击穿原理是由于温度升高所引起的。

而温度升高的过程是需要一定时间的，所以在短时间内过流（几百毫 秒到几秒时间）是不会击穿的。

同样的，过流也会导致电磁式交流接触器触点相融，造成短路。

3. 过热击穿，散热和控温要做好

这里说的过热击穿是在不超额定功率的情况下，固态接触器因芯片产生热量导致的击穿。

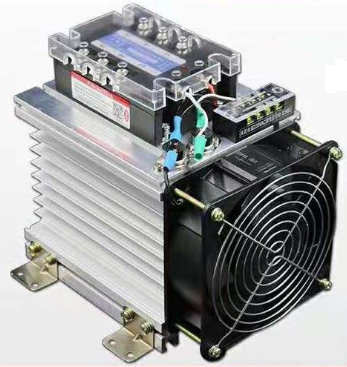

这一点，固态继电器的散热，常见的固态一般都是这个样子，为了保证散热，散热片加大，加装风扇，但是这样根本无法在内置型电动葫芦上使用。

其实可以用两种方式来做到缩小散热片体积，并且无需加风扇。

一．高导热性电路板

这里面涉及到一个工艺，陶瓷基覆铜板，所制成的超薄复合基板具有优良电绝缘性能，高导热特性。

目前大部分固态继电器，都是普通的电路板，所以无法有效的传递可控硅芯片的产热，造成芯片失效烧毁，选用陶瓷基覆铜电路板可以极大增强散热效果。

二．可控硅混合动力

T44AMR40采用双路可控硅，方便进行温度管理，一个温度过高，换另外一路，通过内置的温度芯片与单片机芯片进行调节。

所以说只要设计合理，固态是可以用于控制电机的正反转的。

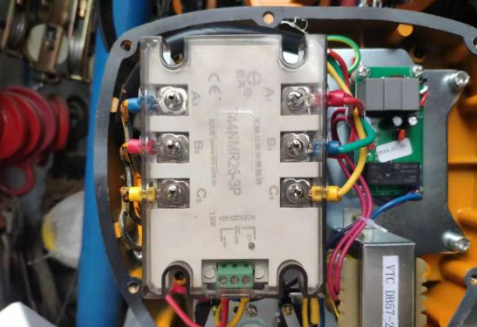

（无触点换向接触器应用于电动葫芦）

我们搜索网上T44AMR40的价格

高达300多，最便宜也要270多，这个价格基本是普通电磁式接触器的10倍，目前国内工业设备本就属于低价竞争市场，设备商利润低，所以无触点换向接触器很难大范围应用。

另一方面，对于不需要频繁正反转的设备，普通电磁接触器就够了，一年可能坏不了几个。

所以无触点换向接触器只适应于高端设备、频繁正反转的设备、以及维护比较麻烦的设备。-kwzkbeat365
