智能型浮筒液位变送器波动故障排除方法

一、故障类别：硬件故障

二、仪表类型 智能型浮筒液位变送器

三、厂家型号：JKN-200系列智能型浮筒液位变送器

四、使用工况介绍 ：多次出现液位显示突然波动
，校零后显示恢复正常
。

五、故障现象描述

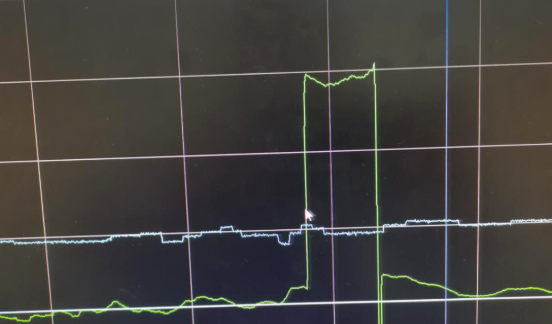

工艺中控监盘过程中发现分馏区V407罐远传液位计LT4702液位显示发生突然跳动（之前也发生过多次液位波动
，对空校零后液位显示恢复正常）

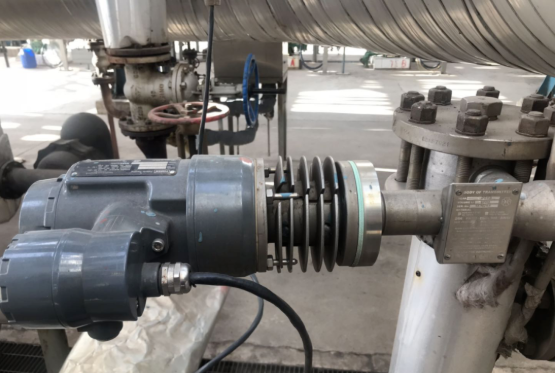

，接到工艺通知后到现场进行仪表拆检
。如下图：

六、处理前安全措施

1. 和厂家技术人员沟通
，检修时需要的注意事项
，判断出现该故障可能的原因
。

2. 作业前做好风险分析
，办理检修工作票、登高票
。

3. 拆盖前断开该设备电源
。

4. 拆线前拍照做好标记
，避免接线时接错
。

七、故障原因分析及判断思路

1．浮筒中液体介质中含有杂质

思路：若介质中含有杂质会使浮筒产生附加的扭力矩
，造成液位显示异常
。

2．浮筒本体出现损伤

思路：浮筒本体出现损伤会使液位显示异常
。如下图：

3．变送器传感器出现故障

思路：传感器出现故障也会使数据显示出现异常
。液位计表头及传感器如下图：

八、故障有效处理办法：

1．联系工艺关闭LT4702液位计的正负压测阀门
，打开导淋排出浮筒内的介质
，观察介质是否含有异物或介质是否浑浊
。

2．对浮筒进行拆检
，检查浮筒上有无附着异物或浮筒本体是否出现损伤
。

3．检查液位计接线是否存在虚接等异常情况
。

4．按以上步骤逐步进行检查后未发现异常情况
，判断为浮筒液位计传感器出现故障
，更换传感器并设定相关参数
，将液位计投入使用后液位显示恢复正常
，在后期观察中LT4702液位显示正常
，到目前没有再出现异常波动
。

九、故障防范措施及改进：

1．加强对该类设备的监盘与巡检
，发现故障时及时处理
。

2．做好该类设备的备品备件
，针对此类型设备应最少库存一台备件
。

3．该设备应与厂家沟通使用生命周期
，对快到期的设备应备足备件或更新型号
。

十、故障处理经验谈：（故障处理走的弯路）

处理该类故障时
，再无法确定故障部位时
，应逐步对设备的各个部件进行排除检查
，在各个硬件未检查出故障的时候
，可对表头及变送器进行更换
，进行这样能够最快的找出是哪个设备出现的故障
。
