热电阻的原理
热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

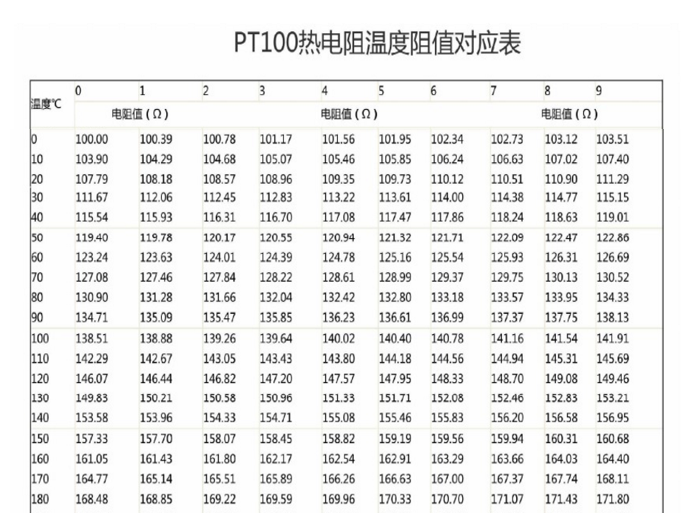

当PT100在0摄氏度的时候他的阻值为100欧姆 ，它的阻值会随着温度上升而增长。
PT100 200°C时电阻为175.86Ω
PT100 150°C时电阻为157.33Ω
PT100 100°C时电阻为138.51Ω
PT100 50°C时电阻为119.4Ω
PT100 0°C时电阻为100.385Ω
接线方式：

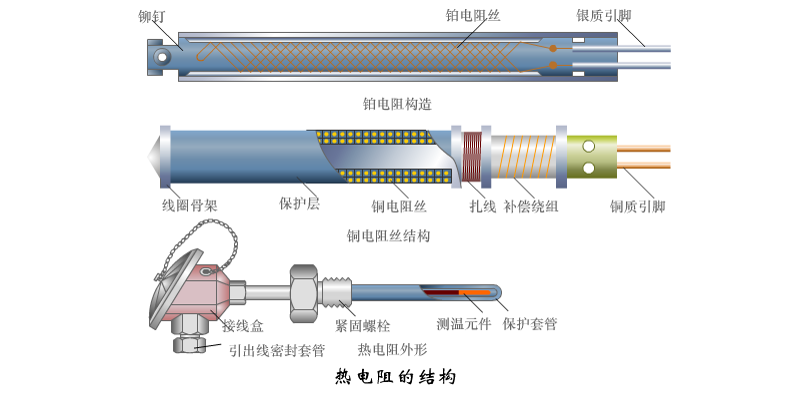

热电阻是把温度变化转换为电阻值变化的一次元件 ，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场 ，与控制室之间存在一定的距离 ，因此热电阻的引线对测量结果会有较大的影响。
国标热电阻的引线主要有三种方式：
二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单 ，但由于连接导线必然存在引线电阻r ，r大小与导线的材质和长度的因素有关 ，因此这种引线方式只适用于测量精度较低的场合。

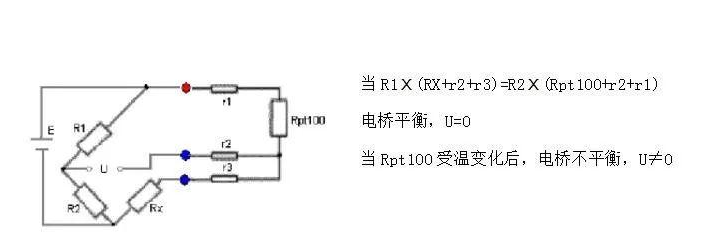

三线制：在热电阻的根部的一端连接一根引线 ，另一端连接两根引线的方式称为三线制 ，这种方式通常与电桥配套使用 ，可以较好的消除引线电阻的影响 ，是工业过程控制中的最常用的引线电阻。
四线制：在热电阻的根部两端各连接两根导线的方式称为四线制 ，其中两根引线为热电阻提供恒定电流I ，把R转换成电压信号U ，再通过另两根引线把U引至二次仪表？杉庵忠叻绞娇赏耆叩牡缱栌跋 ，主要用于高精度的温度检测。
热电阻计算换算温度
用万用表测量：
1与2间电阻为124.5Ω
1与3间电阻为124.5Ω
2与3间电阻为4.5Ω
根据测量结果可知:
2与3间电阻为4.5故PT100 ，AB端电阻为120
1A+2B的电阻等于2与3间电阻 ，为4.5
实际温度为:
(120-100) ÷0.385=51.95°C
PT100系数为0.385,0℃为100Ω ，100℃时为138.5Ω ，即K=0.385Ω/℃
