进线柜、出线柜与计量柜全解析

在电气自动化领域
，配电柜是工业生产与民用供电的“血管中枢”
，而进线柜、出线柜、计量柜作为配电柜家族的核心成员
，承担着供电接入、电能分配与数据计量的关键职责。无论是化工厂DCS控制系统的稳定运行
，还是工厂日常生产的电力保障
，都离不开这三类设备的协同工作。本文将从组成结构、核心作用及实际应用场景出发
，详细拆解三者的功能与价值
，为电气从业者及运维人员提供实用参考。

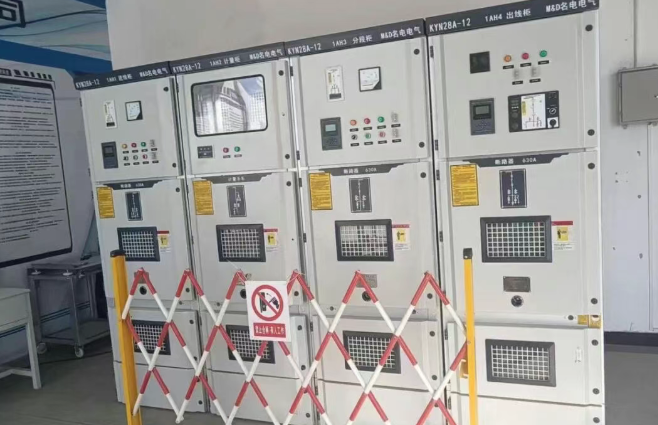

一、进线柜：电力接入的“第一道闸门”

（一）组成结构

进线柜作为外部电源进入配电系统的入口
，核心组成部件包括：断路器（真空断路器/少油断路器） 作为主开关
，实现电路的通断与故障
；
；隔离开关 用于检修时明显断开电源
，保障人员安全
；电流互感器（CT） 采集大电流信号
，供计量、
；ぷ爸檬褂
；电压互感器（PT） （部分进线柜配置）转换电压信号
；同时配备继电
；ぷ爸茫ü鳌⒐埂⑶费贡
；さ龋⒁潜恚ǖ缌鞅怼⒌缪贡恚┘肮裉蹇蚣堋⒛赶吲拧⒔酉叨俗拥雀ㄖ考。

（二）核心作用

1. 电源接入与分配：承接外部电网或发电机的电源
，是电能进入配电系统的唯一通道
，同时可将电源分配至下级联络柜、出线柜等设备
，实现电力的分级传输。

2. 安全
；ぃ旱钡缏烦鱿侄搪贰⒐亍⑶费沟裙收鲜
，继电
；ぷ爸么シ
，断路器快速跳闸
，切断故障电路
，防止故障扩大
，
；は录渡璞讣叭嗽卑踩。

3. 运行监测：通过仪表实时显示输入电压、电流等参数
，运维人员可直观掌握电源输入状态
，及时发现异常。

（三）应用场景

进线柜广泛应用于化工厂、工厂车间、商业综合体、住宅小区等供电系统。例如化工厂的高压进线柜
，需匹配化工厂电机、变频器等大功率设备的用电需求
，具备较强的过载能力与快速
；は煊
，确保生产过程中电力供应的稳定性。

二、出线柜：电能分配的“终端节点”

（一）组成结构

出线柜的组成与进线柜类似
，核心差异在于主开关规格更小、
；すδ芨攵孕
，主要包括：小型断路器/塑壳断路器（根据负载功率选择）、隔离开关、电流互感器、漏电
；ぷ爸茫裼没虻脱垢涸爻Ｓ茫⒔酉叨俗优拧⒅甘镜疲ǖ缭赐ǘ稀⒐收献刺允荆┑
，部分出线柜会根据负载类型配置专用
；つ？椋ㄈ绲缁ㄓ帽
；ぁ⒈淦灯髯ㄓ帽
；ぃ。

（二）核心作用

1. 精准供电：将进线柜分配的电能针对性输送至具体负载
，如化工厂的泵、风机、PLC控制柜、照明系统等
，实现“一负载一回路”的供电模式
，便于单独控制与检修。

2. 负载
；ぃ赫攵圆煌涸氐挠玫缣匦耘渲米ㄊ舯
；
，例如电机负载出线柜配备过载、堵转
；
，防止电机因长时间过载烧毁
；照明负载出线柜配备漏电
；
，避免触电事故。

3. 独立控制：可单独控制某一负载的通断
，检修时只需断开对应出线柜开关
，不影响其他负载正常运行
，提升运维效率。

（三）应用场景

出线柜是配电系统中应用最广泛的设备
，几乎所有用电终端都通过出线柜供电
；こе
，每一台变频器、每一台电机、每一套DCS控制站
，均对应独立的出线柜
，确保单一设备故障不影响整体生产系统
；民用建筑中
，楼层照明、插座、空调等也通过不同出线柜供电
，保障用电安全与可控性。

三、计量柜：电能核算的“数据核心”

（一）组成结构

计量柜是专门用于电能计量的专用柜体
，核心部件为电能计量装置
，包括三相四线制电能表（智能电表为主
，具备远程抄表功能）、专用电流互感器（0.2级及以上高精度
，确保计量准确）、专用电压互感器、计量专用断路器（规格小、动作可靠）
，同时配备封印装置（防止私自改动计量装置）、接线端子等。计量柜通常采用封闭式设计
，计量仪表与控制仪表分离
，避免干扰。

（二）核心作用

1. 精准计量：实时统计配电系统输入或输出的电能总量
，为电费核算、用电成本管控提供核心数据
，是供电方与用电方结算的重要依据。

2. 数据监测：智能电能表可记录用电负荷、峰谷电量、谐波含量等数据
，帮助用电方分析用电结构
，优化用电方案
，降低能耗成本。

3. 合规监管：计量柜的高精度计量装置符合国家电网计量标准
，配备封印可确保计量数据的公正性
，避免计量纠纷
，同时满足电力部门的监管要求。

（三）应用场景

计量柜分为高压计量柜与低压计量柜
，高压计量柜用于化工厂、大型企业等大负荷用电场景
，对接高压电网进行电能计量
；低压计量柜用于居民小区、商业店铺、小型工厂等
，计量低压侧电能
；こУ母哐辜屏抗裥瓒ㄆ谛Ｗ
，确保计量数据准确
，同时为企业的电力能耗管理提供数据支撑
，辅助优化生产工艺、降低用电成本。

结语

进线柜、出线柜、计量柜各司其职、协同配合
，构成了配电系统的核心骨架。进线柜筑牢电力接入的安全防线
，出线柜实现电能的精准分配
，计量柜完成用电数据的精准核算。对于电气运维人员而言
，深入掌握三者的组成与作用
，是保障配电系统稳定运行、高效运维的基
；而对于企业管理者来说
，了解三类设备的功能
，也能更好地把控用电安全与成本管控。后续文章将继续解析PT柜、联络柜、隔离柜的核心价值
，助力大家全面构建电气配电柜知识体系。
