雷达物位计（导波管式）中控室指示无变化的故障处理

一、故障类别：C套渣池液位计18LT-3001中控指示无变化

二、仪表类型：雷达物位计（导波管式）

三、厂家型号：雷达物位计

四、使用工况：气化一楼渣池液位。介质：渣水；温度：50℃；压力：01MPa（伴有轻微有毒有害气体co,ch4;渣池内氧含量低）

五、故障现象：该液位计时指示异常。中控指示无变化
，现场检查亦无变化。

六、作业前安全辨识及措施

1.联系工艺人员了解出现的仪表故障现象描述及情况
，由于此类故障有工艺原因故通知工艺人员到现场

2.进行检修作业前需办理好相关的作业票
，严格执行检修工作票中作业要求、检修时间。故障现象、危险危害辨识、安全防范措施项目内容的填写
，确保检修工作票内容完整、正确。

3.准备好有毒气体报警仪（检修环境存在有低浓度的CO,CH4）

4.注意高空落物
，作业前需要专人到二楼渣锁斗旁监护
，防止上面打扫卫生冲水等情况

5.该液位计在阀门17XV-1603下面
，阀门动作时声音及振动大
，要做好防护和心理准备
，不要惊慌

5.改作业时需要不少于三人
，两人到一楼液位计处检修
，另一人到二楼监护
，并穿戴必须的个人劳动防护用品。

6.检修结束后
，做到工完料尽场地清。

七、故障分析及判断

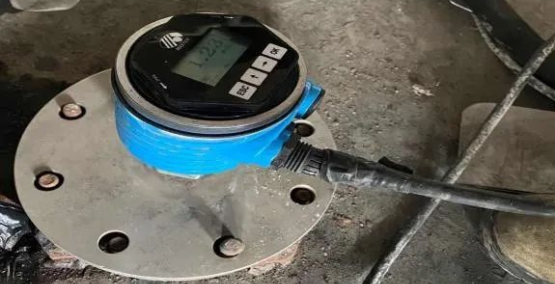

1.到现场后检查液位计指示是否与中控一致
，故障是否与中控一样。检查液位计是否正常工作。（液位计换算成百分比之后与中控指示一致）

2.取下导波杆将液位计拔出（操作时注意导波杆会掉进被测液体中
，需两人配合）

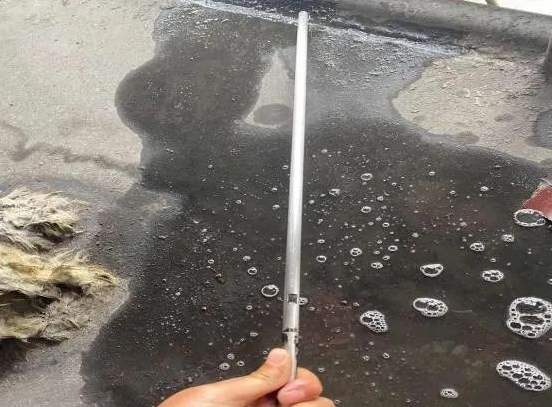

3.取下导波杆进行清理（将表面的污垢除去）
，如图为清理前后对比图

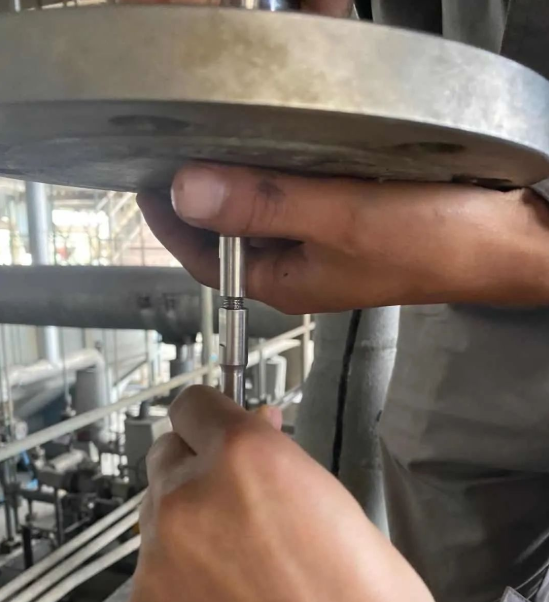

4.连接导波杆回装液位计
，此时到观察液位计依然没有变化

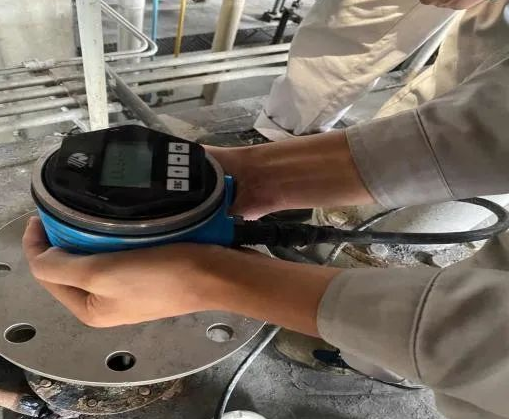

5.将液位计垂直抬起
，液位降低。证明液位计没有问题
，（抬起前后对比）。

6.分析原因为渣池底部淤泥积多
，导致渣池中的水无法进入到液位计所测的管道中（液位计安装配套的套筒管道与渣池隔开

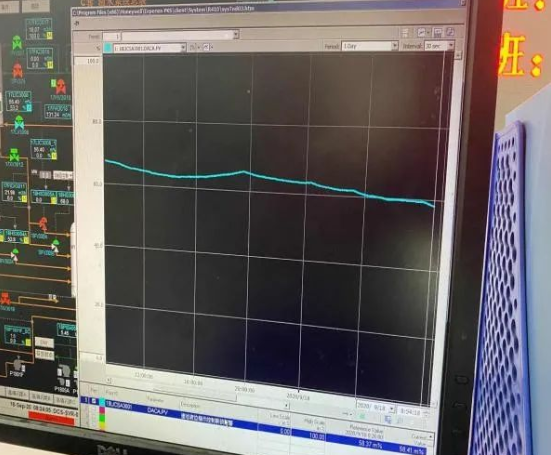

，被测液体从管道底部进入。由于淤泥过多导致套筒管道与渣池之间的水无法正常流通）。所以导致中控水位下降\上升很慢
，严重点甚至没有液位变化。

7.通知工艺对管道进行清理。

八、故障有效处理

1.现场检查液位计的电压是否在正常值（24V/DC）。

2.检查电流信号是否正常（0-100%对应4-20毫安）。

3.导波杆连接是否紧固
，是否有脏污
，即进行清理。

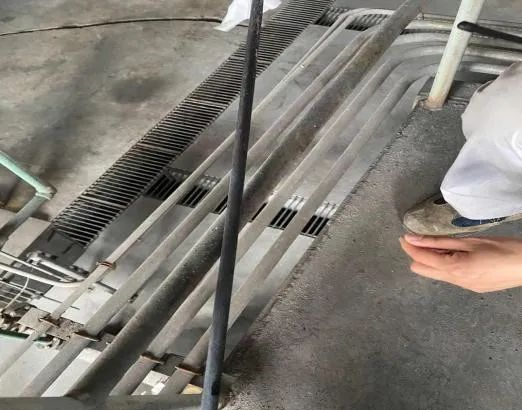

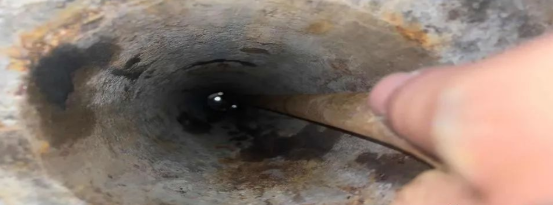

4.用比导波杆稍长的杆子试探管道内是否有淤泥（本次检修正是此问题）
，配合工艺人员进行清理。

九、故障防范措施

1.技术改造：液位计配套的管道容易堵塞
，导致测量值与真实值差距大。讨论对其进行技改。

2.每次渣池停运或者大修时要通知工艺进行清理
，防止堵塞。

3.建议工艺在现场安装磁翻板液位计
，用以观察所存在的误差。

十、故障处理经验

此故障经常出现
，每一次都是拆开液位计进行清理。频繁的拆装液位计会影响液位计的使用寿命（尤其拆卸导波杆会致导波杆连接螺纹的损伤。）并且会影响液位计的测量精度。工时长且参与检修人员多（仪表与工艺一起）。液位计的设计存在缺陷
，应及时改造（将液位计套筒取消或者利用用氧焊在套筒至上而下吹出若干小孔
，方便水的流通）。
