空压机电路里 ，交流接触器线圈为啥一定要并联阻容吸收器？

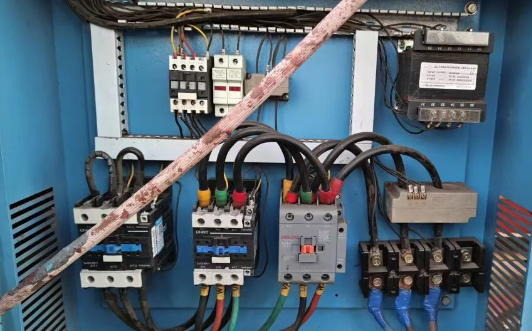

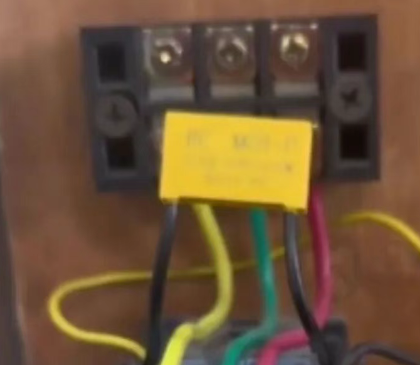

在380V隔离变压器供电的空压机电控系统里 ，有个容易被忽略的关键配置：给220V交流接触器线圈供电时 ，必须在 coil 两端并联一套RC阻容吸收器（常用“0.1μF/630V电容+10Ω/2W电阻”组合）。不少人觉得这是“多余配件” ，但少了它 ，接触器很快会出故障 ，甚至影响整个空压机运行今天就从原理入手 ，说清这背后的关键原因。
首先得搞懂接触器线圈的“特性缺陷”：它本质是个大电感 ，通电时会像“储能电池”一样储存磁能。当空压机 ；⒖刂频缏范峡乃布 ，线圈里的磁能会急剧转化为电能 ，产生远超220V额定电压的“高压反电动势” ，数值能达到几百甚至上千伏。这股高压要是没地方释放 ，就会找电路里的“薄弱点”发泄 ，首当其冲的就是接触器自身的控制触点。
更关键的是 ，空压机用的380V隔离变压器 ，会让反电动势的危害更突出。隔离变压器副边是独立不接地回路 ，没有零线或地线能分流反电动势 ，导致高压只能全部集中在触点两端 ，电弧强度比普通市电供电场景更高 ，触点烧毁速度也更快。之前有车间没装阻容吸收器 ，接触器触点顶多撑2个月就需更换 ，不仅影响生产 ，还增加维护成本。
这里还要提醒：阻容吸收器的参数不能乱选。电容耐压值必须高于反电动势峰值（选630V足够覆盖220V线圈场景） ，电阻功率要能承受能量消耗（2W规格适配多数小型接触器） ，参数不匹配会导致 ；なА热绲缛菽脱共蛔慊岜换鞔 ，电阻功率太小会被烧断 ，反而引发新故障。
简单说 ，给接触器线圈并联阻容吸收器 ，不是“可选配置” ，而是“必要 ；ぁ保核芙饩鱿呷Φ姆吹缍莆侍 ，避免触点烧毁 ，还能减少对其他设备的干扰 ，让空压机电控系统稳定运行。忽略这个小配件 ，后续只会面临更频繁的故障和更高的维护成本。
免责声明：本文仅为工业空压机交流接触器阻容吸收器的应用知识科普 ，基于常见380V隔离变压器供电场景及220V接触器参数 ，不同品牌、型号的接触器及阻容吸收器可能存在差异。实际安装、更换时 ，需先断开设备总电源（含380V进线） ，佩戴绝缘手套并使用经校验合格的绝缘工具 ，涉及高压电路操作需由持有效电工证的专业人员进行 ，严禁非专业人员私自拆机、接线或更改元件参数 ，避免发生触电、设备损坏等安全事故。文中参数与原理仅作说明 ，具体应用需结合设备说明书及现场检测数据综合判断 ，本文不对任何实际操作结果承担责任。
