浮筒液位计中无液位但有液位指示的故障维修

一、故障类别：

浮筒液位计中无液位，但有液位指示

二、仪表原理：

浮筒式液位计。工作原理是浸在液体中的浮筒受到浮筒液位计向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某- -位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被打破， 从而引|起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。

三、厂家型号:

四、使用工况介绍：

二氧化碳压缩机低压缸一段分离器出口液位，生产时用来判断分离器内是否有凝结液。

五、故障现象描述：

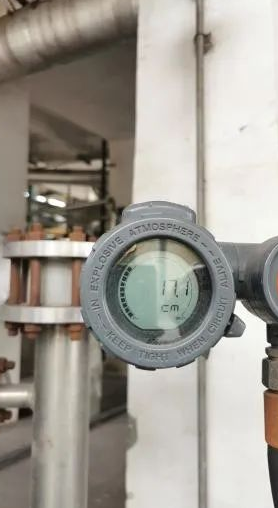

工艺通知25LT-168液位计有液位指示，现场检查现场液位计无液位，排污也无液体排除，但液位计显示有百分34.2的液位。

六、处理前安全措施：

1.办理检修作业票。

2.穿戴好劳保用品，整理所需要用到的工具。

3.确保不少于两人，一人监护，佩戴对讲机方便与工艺人员沟通以及佩戴便携式报警仪，确保便携式报警仪不报警，现场检查时注意二氧化碳窒息，找到上风向，计划事故脱离路线。

4.  注意工器具的使用规范，确保不会造成物体打击设备擦伤等人身伤害事故。

七、故障原因分析及判断思路：

1.根部堵塞，导致液位液位上涨后无法排空，表一直有显示。

2.浮筒卡死，固定在一个位置，一直不变，液位就显示在一个固定值。

3.零点漂移，显示随零点的变化而改变。

八、故障有效处理办法：

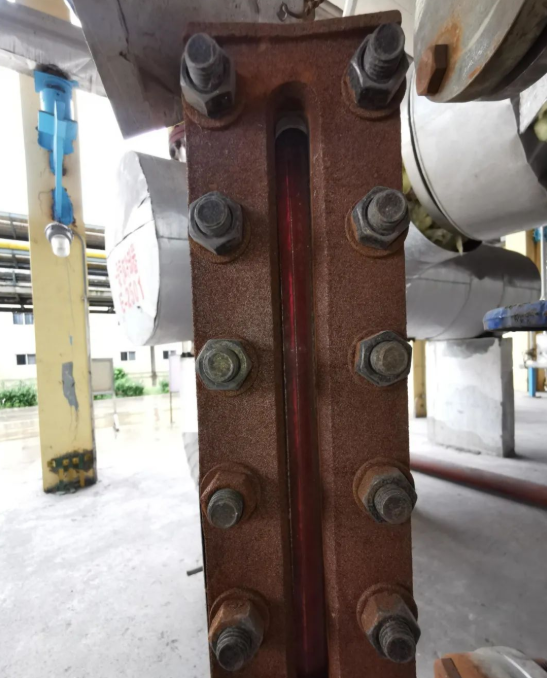

1.现场查看现场液位，现场液位计内并无介质。

2.断电重启变送器无变化。

3.联系工艺人员，配合工艺人员进行分离罐进行排污，看是否有液体介质流出。排污有大量气体流出但是表的显示仍然有34.2的显示。

4.关闭根部阀以后进行排污，将表连接大气，表的指示任然保持不变

5.关闭根部阀往液位计内灌水液位计有变化，判断为表零点漂移。挂上475后用水对液位计从新标定零点和满量程后将水放空，然后在从新灌水，观察液位变化以及液位计的变化是否一致，零点和满量程是否都对，观察液位计显示正常，紧固灌水口以及关闭排污阀后投用正常。

九、故障防范措施及改进：

定期检查是否分离罐内是否有液位，对分离罐定期排污，防止分离罐内有水，对变送器定期检查，看看是否有死机和零点漂移等情况。

十、故障处理经验谈：

检修时应注意设备内介质是什么，做好相应的防护。根据表的特性分析表最有可能会出现什么问题，根据最有可能出现的问题进行排查，减少检修时间，提高生产效率。
