磁致伸缩液位计设置与故障处理

一、 磁致伸缩液位计接线图

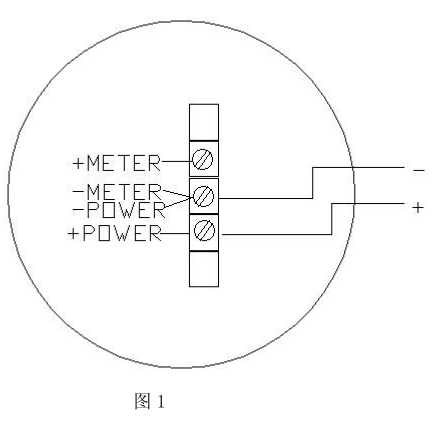

磁致伸缩液位计是两线制变送器，如图1所示：信号+：接在“+POWER”端子；信号-：接在“-METER，-POWER”端子

二、 写；ど柚

在变送器

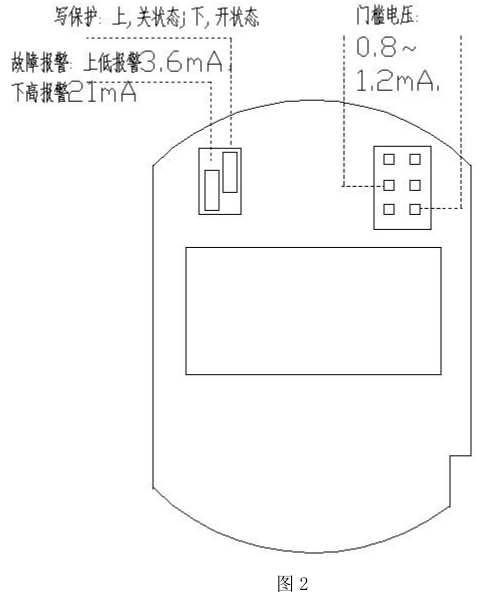

？榈淖笊辖怯辛礁鎏呖， 如下图 2 所示：

右侧跳线开关为写；ぬ，当跳线短接环接在上端时，写；す，变送器可以改变组态；当跳线短接环接在下端时，写；た，变送器不可以改变组态。

三、 故障模式设置

在变送器
？榈淖笊辖怯辛礁鎏呖，如下图2所示：左侧跳线开关为故障模式跳线，当跳线短接环接在上端时，为“FAIL LOW”模式；当跳线短接环接在下端时，为“FAIL HIGH”模式。

在“FAIL LOW”模式下，当变送器处以故障模式时电流输出为3.6mA；

在“FAIL HIGH”模式下，当变送器处以故障模式时电流输出为21mA；

四、 量程设置

1.用按键设置（不带液晶屏的
？椋

设置4mA输出点，把磁浮子移动到探杆的零点位置，同时按“▲”和键一秒钟，然后按“▼”键一秒钟，设定4mA输出点;”设置 20mA输出点，把磁浮子移动到探杆的满量程位置，同时按“▲和“▼”键一秒钟，然后按“▲”键一秒钟，设定20mA输出点。

2.用带液晶屏的
？樯柚

设置4mA输出点，按“▲”“▼”键，翻滚菜单选项，当菜单显示“CAL”时，按“select”键进入校验模式，再翻菜单选项至“Lower Range Value’按“select”键进入量程下限设置选项，用“▲”“▼”键调整量程下限值。设置 20 mA输出点，按“▲”“▼”键，翻滚菜单选项，当菜单显示“CAL”时，按“select”键进入校验模式，再翻菜单选项至“Upper RangeValue”，按“select”键进入量程上限设置选项，用“▲”“▼”键调整量程上限值。

五、门槛电压设置

在
？橄旅娴牡装迳，有一个电位器用于调整门槛电压，具体位置在
？榈挠蚁陆侨笨诘亩杂Φ装迳。门槛电压的测量可以用万用表串联到图2所示的
？橛疑辖堑牧礁稣肟椎鬃，来测量门槛电压。

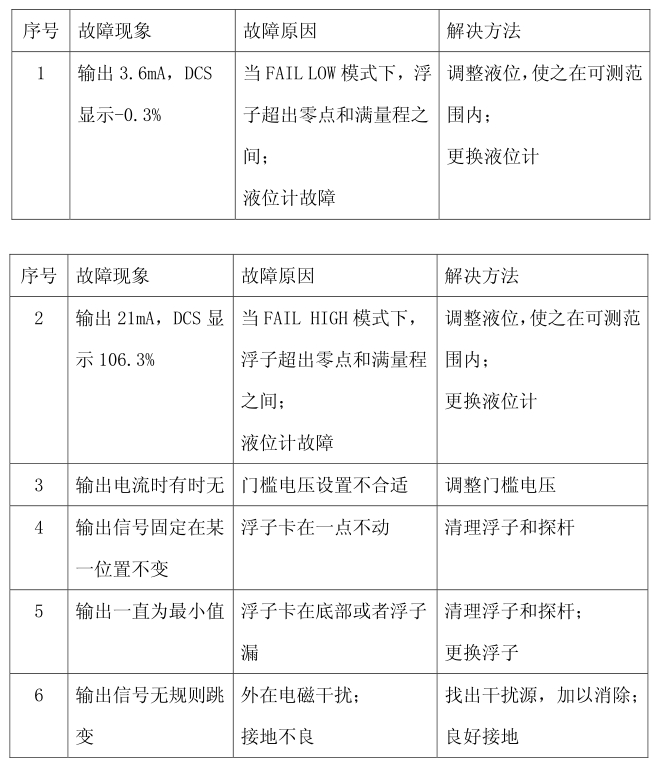

六、常见故障及处理办法
