压力变送器显示故障案例分析
压力变送器显示故障案例分析
2025-02-13 12:26:11
beat365
压力变送器显示故障案例分析
典案例一
故障现象:

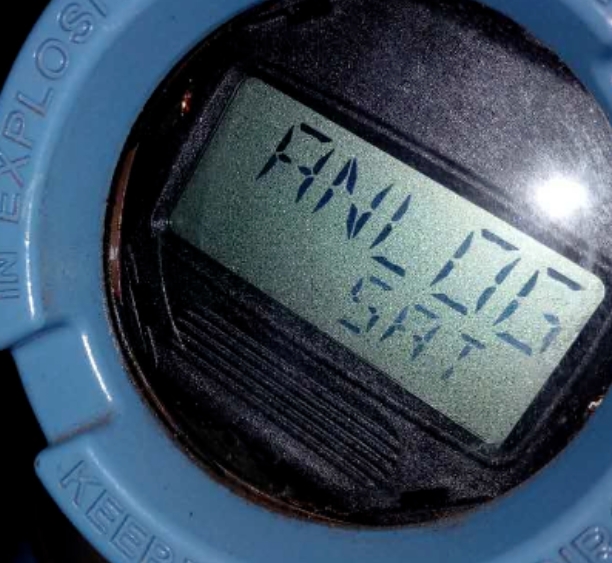

压力变送器显示:ANLOG SAT
故障分析:
显示模拟输出饱和 ，超量程使用了 ，重新将量程用手操器在型号有效量程范围内调校 。
经典案例二
故障现象

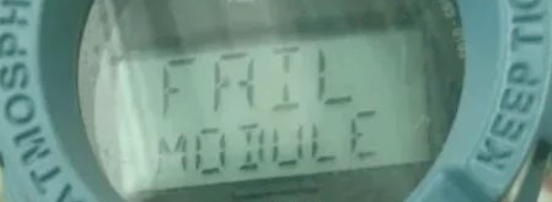

压力变送器显示:FAIL MODULE
故障分析:
FAIL MODULE主要是桥型电路阻值过大导致的一种程序错误 ，问题主要有3方面:
1.是线路板上可能因为静电或电器问题导致断路;
2.是线路板下方的绿色圆板下方排线出现问题;以上两种问题都可修复的 ，最后一种是不可修复的;
3.是膜片的正下方有个导液孔 ，孔的正下方就是整个表的核心部分感压原件也是一个桥型电阻 ，它是用金线与导线连接 ，他的线路部分是镶嵌在一块多晶硅板上 ，一旦它断裂就是致命的 ，也是不可修复的 。
