热继电器如何整定 ？
热继电器的整定是指根据电动机的额定电流 ，调整热继电器的整定电流 ，使其在电动机过载时能够及时动作 ，从而起到 ；ぷ饔。以下是热继电器整定的具体方法和步骤：
热继电器的整定电流通常应等于或略大于电动机的额定电流。整定值通常设置为电机额定电流的1到1.15倍 ，具体选择取决于电机的实际工作条件和 ；ば枨。在星三角启动的情况下 ，整定值的计算需要考虑电流的类型。如果热继电器安装在电源进线处 ，整定值等于1.2倍的线电流 ；如果安装在电源接触器下方 ，则整定值等于1.2倍的相电流。
调节整定电流的方法：

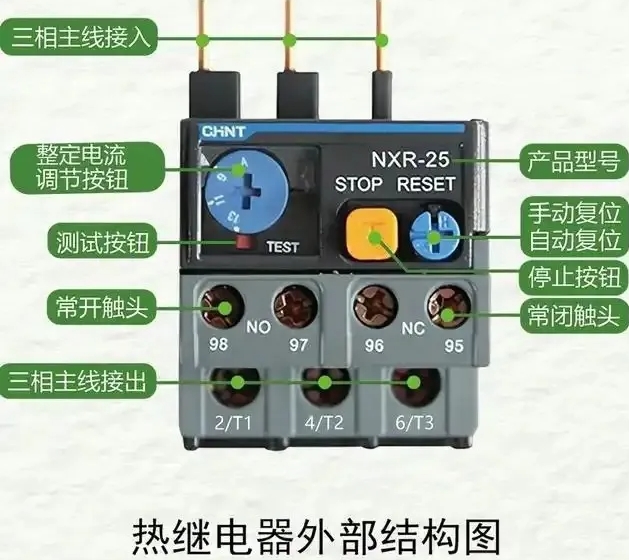

使用热继电器上的调节旋钮 ，将整定电流值对准刻度线或凹槽标志 ，使其与电动机的额定电流一致。如果需要使用两刻度之间的整定电流值 ，可以按比例调节旋钮 ，并在实际使用中进行微调。
对于无温度补偿的热继电器 ，当环境温度不同于制造厂规定的35℃时 ，应根据环境温度调整整定电流。
实际操作中的调整：
在初次使用时 ，如果发现热继电器频繁跳闸 ，应检查电机和负载情况 ，而非随意调整整定值。
如果电动机经常提前动作 ，可适当增大整定电流 ；如果电动机温升过高而热继电器滞后动作 ，则可减小整定电流。
复位方式的调整：热继电器的复位方式可以通过调节螺钉实现。顺时针调节螺钉到底为自动复位 ，逆时针调节螺钉为手动复位。
整定电流的调整必须确保热继电器在电动机过载前动作 ，否则无法有效 ；さ缍。不允许通过弯折双金属片的方式调整整定电流。
通过以上步骤和原则 ，可以合理地对热继电器进行整定 ，确保其在电动机过载时能够及时动作 ，从而起到有效的 ；ぷ饔。
