如何优化超声波流量计的安装位置以提高测量精度？
优化超声波流量计的安装位置以提高测量精度
2024-12-30 12:00:34
beat365
如何优化超声波流量计的安装位置以提高测量精度？
优化超声波流量计的安装位置以提高测量精度 ，需要综合考虑多个因素 ，包括管道的直管段长度、流体流动状态、传感器安装位置以及现场环境等。以下是详细的优化建议：

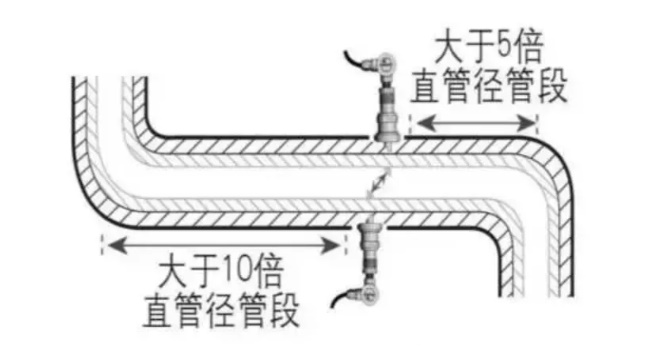

1?、选择合适的直管段?：
上游直管段应至少为10倍管径（10D） ，以确保流体流态稳定。
下游直管段应至少为5倍管径（5D） ，以保持流动状态的稳定性。
避免在阀门、弯头、泵等可能引起流态紊乱的设备附近安装流量计。
?2、避免干扰源?：
远离强磁场、振动干扰或大功率设备 ，如高压电和变频器。

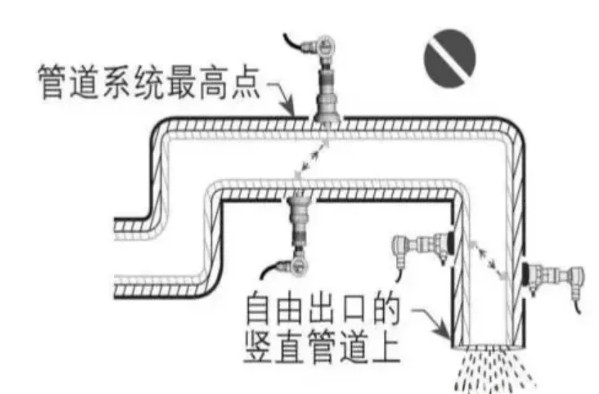

避免安装在管道系统的最高点或带有自由出口的竖直管道上 ，特别是在流体向下流动时。
3?、传感器安装位置?：
对于水平管道 ，传感器应安装在管道中部 ，避免顶部可能存在的气泡或底部可能的沉淀物对测量的影响。
对于垂直管道 ，传感器安装位置应尽量在上游弯管的弯曲轴平面内。
传感器应安装在管道轴面的水平方向上 ，且在轴线水平位置±45°范围内 ，以防止不满管、气泡或沉淀影响传感器正常测量。
4?、管道条件?：
选择密度均匀、易于超声波传输的管段。
确保管道内壁光滑平整 ，无结垢、凹凸不平和焊缝处。
对于老旧管道 ，需去除沥青、铁锈等侵蚀物 ，并打磨至探测器安装规格为(L)200毫米的表面。
5?、安装方法?：
可采用“V”法或“Z”法安装 ，具体方法取决于管道条件和传感器类型。
确保两个传感器在同一轴线上 ，并在安装前测量管道外周长、壁厚和外壁温度。
?6、其他注意事项?：
确保管道周围有足够的操作空间 ，地下管道需有试验井。
传感器工作面与管壁之间需保持足够的耦合剂 ，避免空气和固体颗粒。
安装后进行零流量检查 ，自动设置零点 ，消除零点飘移 ，并定期校验。
