超声波流量计Z法V法安装的区别

超声波流量计的安装方法主要有两种：Z法和V法。这两种方法各有特点，适用于不同的安装条件和管道直径。

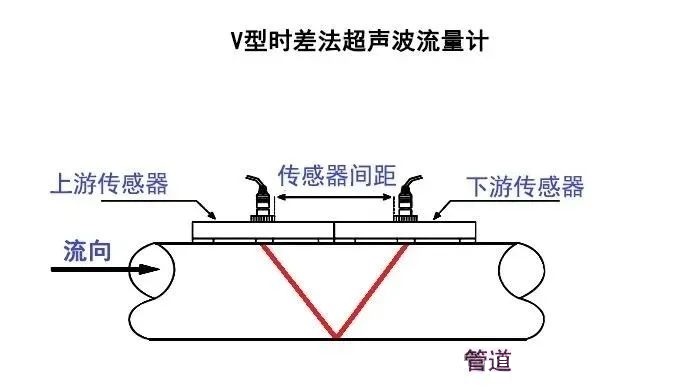

?V法安装?：两个传感器水平对齐，其中心线与管道轴线平行。超声波信号通过管壁反射传播。

?适用范围?：

通常适用于管道直径较小的情况，一般为DN15至DN200的管道，但在某些情况下也可扩展至DN400以下的管道。对于小管径（如DN15至DN50），V法安装能够提供较高的测量精度，尤其是在信号强度和质量方面表现较好。

?安装特点?：

传感器水平对齐，中心线与管道轴线平行，声波在管道内反射一次，信号路径较长，适合低流速和低噪声环境。

?优点?：

安装简便，无需拆卸管道，适用于现场条件较好的情况。

?缺点?：

信号强度相对较弱，容易受到管道内壁粗糙度、结垢或悬浮物的影响，导致信号衰减或失真。

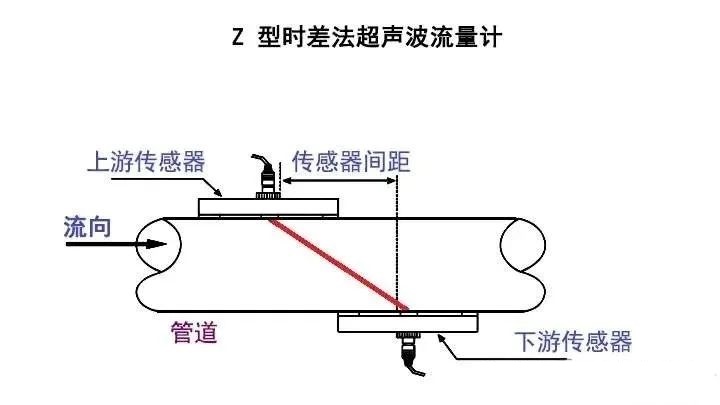

?Z法安装?：核心优势在于超声波信号在介质中直接传播，没有反射（称为单声程），因此信号衰减最小。在Z法安装中，两个传感器之间沿管轴方向的垂直距离应等于安装距离，并且两个传感器必须在同一轴面上，发射方向相对。这种安装方式可以确保超声波信号的有效传输，避免信号衰减。

?适用范围?：

适用于管道直径较大或信号质量要求较高的情况，通常用于DN200至6000的管道。此外，在特定条件下（如流体混浊度高、管道内壁结垢严重等），即使管道直径稍小于200mm，也可以选择Z法以提高测量精度。特别适用于口径较大、介质含杂质或气泡、管道有结垢等复杂工况。

?安装特点?：

两个传感器在同一侧，声波直接在介质中传播，无反射（单声程），信号衰减最小。

?优点?：

信号强度高，测量精度高，适用于复杂环境或信号衰减严重的场合。

?缺点?：尽管Z法安装具有许多优点，但在管道较粗的情况下，如果难以保证两个传感器在同一轴面上，可能会导致超声波信号接收不到或信号强度很弱，从而出现无法测量的情况。

安装成本较高，对安装精度要求严格，需要确保传感器在同一轴面上。

安装注意事项：

?管道条件?：

选择管道时应避开强磁场、振动源和涡流干扰区域，确保管道内流体充满且流动稳定。

?传感器位置?：

在水平管道上，传感器应安装在管道中部，避开顶部和底部可能存在的气泡或沉淀。

?表面处理?：

安装前需清理管道表面的油漆、锈迹和污垢，确保传感器与管道紧密接触。

?信号质量?：

若V法信号弱或无法检测到信号，建议优先考虑Z法安装。
