离相封闭母线冷却方式及微正压充气装置设置的要求（注电多选72）

72、 发电厂中，关于离相封闭母线冷却方式及其微正压充气装置设置的要求，哪些是正确的?（ ）

A．当离相封闭母线额定电流小于25kA时，宜采用空气自然冷却方式

B．当离相封闭母线额定电流大于25kA时，应采用强制通风冷却方式

C．在日环境温度变化比较大的场所，宜采用微正压充气装置离相封闭母线

D．在湿度大的场所，宜采用微正压充气装置离相封闭母线

解答：根据《导体和电器选择设计技术规定》DL/T5222-2005，条文7.4.8：

当离相封闭母线的额定电流小于25kA时，宜采用空气自然冷却方式，当离相封闭母线的额定电流大于25kA时，可采用强制通风冷却方式。

在日环境温度变化比较大或湿度较大的场所宜采用微正压充气离相封闭母线。

根据条文：正确选项是ACD B选项是“可”，不是“应”

小知识：

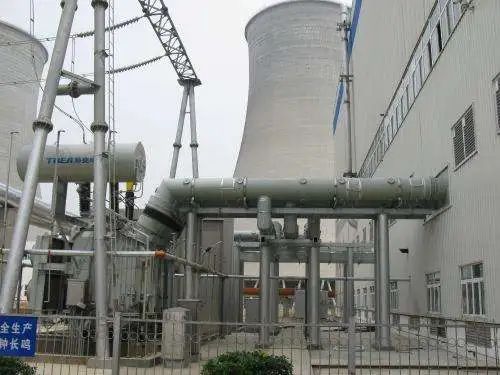

国内的封闭母线
；ぷ爸弥饕幸韵录钢1．微正压装置
；2.热风保养装置
；3电加热装置
；4强制风冷装置
；5.其他装置，下面对每种装置的利弊加以分析。

1.微正压装置

微正压装置是向母线内部充入干燥、洁净的气体，使封闭母线内的空气压力保持在一个

略高于大气压的微正压状态，以避免外界潮湿的空气、浮沉、颗粒等杂质侵入母线。

其工作原理为：以空压机或厂内压缩空气为气源向母线内充入气体，当封闭母线内的压力低于300PA时，该装置开始充气，当封闭母线内的压力达到2500PA时则停止充气，使封闭母线始终保持一个区间压力。

微正压装置对封闭母线密封性能要求很高，各回路母线末端一般均设置绝缘密封结构，变压器升高座无法纳入微正压系统，在实际运行过程中，变压器升高座内经常由于结露而产生凝结水影响母线的安全运行。另外，机组投入运行后，密封原件由于经常受到高温、震动等因素的影响，母线密封性能下降，导致母线内部保压时间过短，微正压装置启动频繁，设备故障率增大，设备检修维护量增大。

2.热风保保养装置

热风保养装置一般用于机组启机前，用于去除母线内部的潮气，提高母线内部的温度，提高母线内部空气的饱和含湿量，起到保养作用。

其工作原理：高压离心风机吸入空气，经简单过滤、加压后，在经过电加热装置加热，提高空气的饱和含湿量，送入母线内部，最后经过母线的热风出口排出。该装置在母线停运时投入使用，利用空气加热后的物理性质，防止母线内发生结露及潮气聚集。

该装置只是相对提高了母线内部的固体绝缘，不能提高母线内部空气的干燥度，在母线运行时，由于环境温度和机组负荷的变化，母线仍存在结露的可能。当母线长度较长时，距加热点较远母线内部空气中的水蒸气将重新凝结成液态水，造成母线分段绝缘不合格．

3.电加热器

电加热器一般装设于母线内部的绝缘子附近，维持母线内部的空气温度，避免机组启停期间母线内部空气温差过大导致结露。

加热器数量较多，降低了母线的密封性能，运行损耗大，同热风保养装置一样，该装置仅通过提高母线内部的空气温度而降低相对湿度，并不能提高母线内部空气的干燥度。另外，该装置在安装过程中，一定要注意牢固性，否则，一旦出现松动或脱落，极易引发母线导体与外壳之间的放电。

4.强制风冷装置

国内目前封闭母线的
；し绞揭话悴扇∽匀焕淙吹姆绞，当机组容量大到一定程度后，就需要采用强制风冷的冷却方式。

采用强制风冷，母线导体的载流量可增加0.5~1倍，母线的导体和外壳、外径等大为减小，从而节省大量的有色金属和方便施工安装。国外的情况是
；加拿大认为额定电流为8000A以上时可考虑强制风冷方式
；日本自冷方式一般不超过16000A，长度不超过20~25米，西德到25000A才考虑
；美国是从600MW机开始考虑，但也有750MW机仍然采用自冷方式的情况。

当采用强制冷却时，冷空气进入封闭母线的方式一般有两种，一是“B相进，A、C相出”
；一是“A、C相进，B相出”,都是闭式循环，还可以采用一种“单项双风”的冷却方式，冷空气先进入每相导体，到达终端后经导体与外壳之间的环形通道而返回，热空气经热交换器冷却后，从新进入母线，相与相之间不设联箱。

但由于增加了风机、冷却器、滤离子装置，增加了运行费和维护工作量。具体工程应根据母线长度、回路工作电流大小等条件，进行综合技术经济论证。另外，在制造、生产和现场安装中必须保证封闭母线外壳的气密性。降温设备的布置也需要较大的面积。

5.其他装置

目前，国内除以上4种
；ぷ爸猛，还有憎水性绝缘子、外壳内通自然风、空气干燥循环等相关设备及工艺。但从总体来讲，无非只是将上述4种装置的工艺从新排列组合，并没有什么实质性的跨越。

相对于上述几种比较，其中微正压装置的使用效果是最好的，基本上排列在几种
；ぶ。但现在国外新出现一种开放式微风循环正压装置，对国内封闭母线的现状极为实用。目前在国内几家电厂也相续得到应用及论证。
