阀门怎样进行强度试验和严密性试验？
阀门的强度试验和严密性试验一般在如图1所示的阀门水压试验台上进行。
图1 阀门水压试验台
1一排气孔（φ2~φ3mm） 2一垫片
试验时 ，压力应逐渐升高至试验压力 ，在规定的持续时间内 ，压力应保持不变 ，无泄漏现象为合格。试压持续时间按表1规定。
（1）强度试验

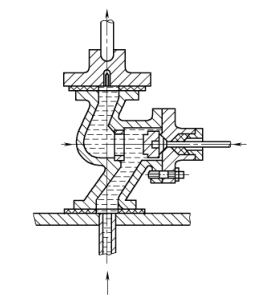

阀门强度试验如图2所示。试验前 ，应先将阀腔内的空气排净。试验时将关闭件稍微开启 ，并将阀门通路一端堵严 ，水从另一端引人。试验带有旁通管的阀门时 ，旁通阀应打开。阀门强度试验时的试验压力应符合管道及附件试验压力的有关规定。蒸汽和非腐蚀性气体用的闸阀 ，其阀门闸板应在装配前单独进行试验。
图2 阀门强度试验
（2）严密性试验

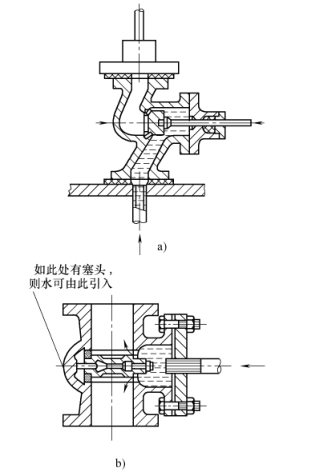

水、蒸汽及压缩空气用阀门 ，以水为试验介质进行严密性试验 ；氨系统用各种阀门 ，应以压缩空气为介质进行严密性试验。严密性试验的试验压力为阀件的公称压力。阀门严密性试验如图3所示。试验时 ，应关闭阀门 ，介质由通路一端引人 ，在另一端检查其严密性（见图3a）。如果是闸阀 ，则两端均应分别做上述实验 ，或者采用图3b所示的方法 ，这样只需做一次实验。阀体及阀杆的接合面以及填料部分的严密性试验 ，应在关闭件开启、通路封闭的情况下进行（见图2）。
图3 阀门严密性试验

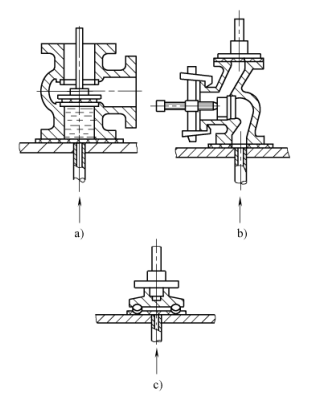

图4 阀门密封圈的严密性试验
a）闸阀阀座 b）截止阀阀座 c）关闭件
