发变组
；ぶ械牟疃癈T极性

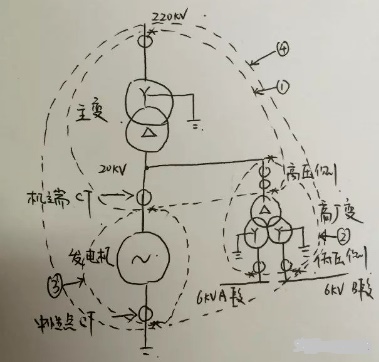

给大家手画了一张图
，以此图为例
，说一说发变组
；ぶ械牟

在本图中涉及到的差动
，也就是发变组
；ぶ械牟疃
，包括主变差动、发电机差动、高厂变差动、发变组差动
，一般发变组
；ぶ谢够崤渲美疟洳疃
，很多电厂励磁变差动都不投
，仅投励磁变过流
，这里不做叙述。

在本图（详见相册中009配图1）中
，主变差动是由圈1组成
，即主变高压侧电流、机端电流、高厂变高压侧电流
，三者方向均指向主变
，请注意我图中标识的CT极性符号。有时主变差动
，高厂变电流采高厂变低压侧两个分支电流
，即主变高压侧、机端、高厂变低压侧构成一个主变差动的圈。

发变组差动（发电机变压器组简称）如圈4
，由主变高压侧电流、发电机中性点电流、高厂变低压侧（也可以取高压侧）电流组成
，三者电流方向均指向被
；ど璞。

发电机差动如圈3
，由发电机机端电流和发电机中性点电流组成
，在这里要注意图中发电机差动的CT极性
，由于主变差动、发变组差动都为180度接线
，而这几组差动在机端和中性点是共用同组CT
，这样在发电机差动中就出现了机端电流和中性点电流CT方向是0度接线。当然我这里是以南瑞的一般发变组
；づ渲美唇彩龅
，大家在具体应用中要拿到发变组
；に得魇
，里面会有每个电流CT的极性说明
，不要误导了大家。高厂变差动
，如圈2
，由高厂变高压侧电流和高厂变低压侧两个分支电流组成
，方向如图所示
，指向高厂变。

在这里有两点需要注意的
，第一
，高厂变高压侧CT有做主变差动
；び玫
，有做高厂变差动用的
，这里取的CT为不同组CT
，两组CT方向是相反的
，且主变差动和高厂变差动CT之间要有包含关系
，不能出现死区
，即圈1和圈2是相交的
，而不能是分离的。

第二
，在一次系统中
，主变的接线为星角接线
，主变高压侧为星
，机端侧为角。那么在高厂变一次配置时一般为角星
，或角角。即高厂变高压侧（和机端等同）为角
，高厂变低压侧为星。主变（星角）高压侧电流和机端电流相差30度角
，在高厂变（角星）高压侧和低压侧又转回30角
，主变高压侧与高厂变低压侧的角度差就是0度了？赡苡行┒魉档谋冉先
，语言组织的不太好
，见谅见谅。
