某电厂#3机组交流串直流开关跳闸事件分析

一、系统运行方式

12月31日，220KV升压站I、II母线为分列运行方式，其中212母联开关为分闸状态，200甲开关、201开关、高资I回线251开关、高资II回线252开关、203开关上I母运行，卓旗I回线254开关、200乙开关、202开关、204开关上II母运行，203开关为运行状态。#3发电机定子电流4527A、定子电压15.75kV、转子电压261V、转子电流1087A、有功功率120MW、无功功率31.7Mvar。

二、事件经过

12月31日14时08分，#3发电机主变出口203开关跳闸，DCS画面发“#3发变组220KV断路器跳闸状态”告警，检查灭磁开关在合闸位，无其他开关跳闸。检查发变组；す馛柜报“非全相”报警信号。有功功率由120MW突变至14.2MW，无功功率由31.7MVAR降至11.1MVAR，转子电流1087A降至720A，转子电压261V降至173V，定子电流4527A降至696A，#3发电机组解列，12月31日20时49分，#3机组恢复并网运行。

三、原因分析

经现场调查，电气检修人员在#3热网疏水泵变频改造施工过程中，误将低压变频柜380V交流电源接入直流控制回路中且线路存在虚接现象。12月31日11时30分，集控运行人员执行#3热网疏水泵送电操作，试转工频运行时，报启动故障，通知电气检修人员处理。12月31日14时08分，电气检修人员在检查变频柜控制回路过程中，造成#3发变组；ぷ爸肅屏控制及操作直流电源混入交流电，导致发变组直流母线电压叠加升高至437V，致使203断路器操作箱A、B两相动作继电器电压升高达到分闸线圈动作值，203开关A、B两相开关跳闸，引起发变组断路器非全相；ざ，203开关三相跳闸。（附图1、图2）

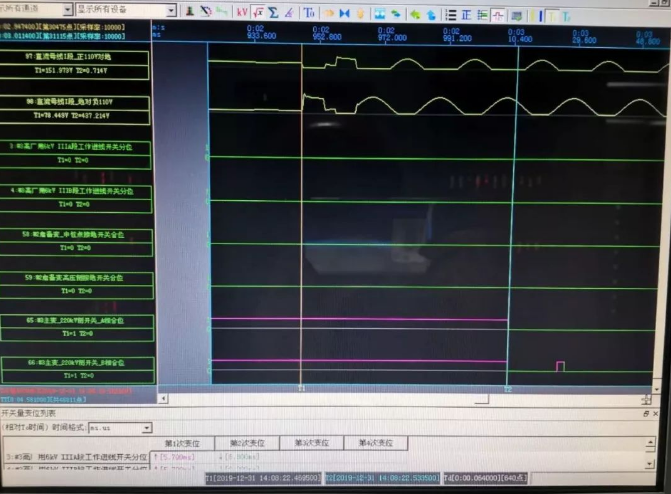

图1  3号机组故障录波器动作记录(交流混入波形及AB相开关跳闸）

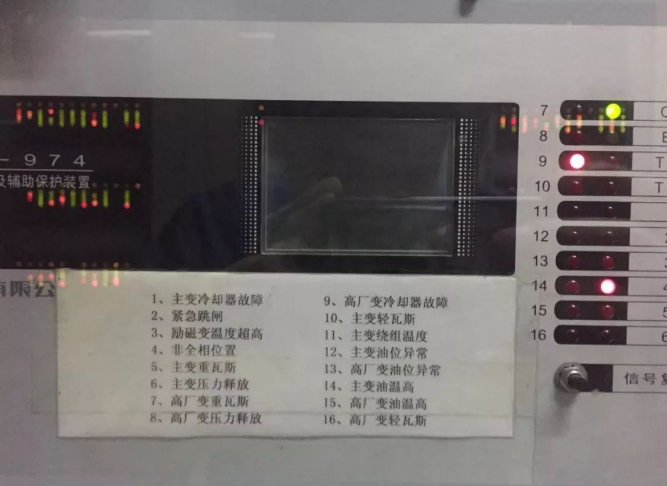

图2 3号发变组；柜动作记录

四、暴露问题

1、设备维护部电气专业对设备异动管理不规范，缺少设备改造方案、原理图、接线图等技术资料，在设备改造前未认真核对设备控制电源类别，盲目施工，作业随意性大，设备竣工验收把关不严，没有及时发现交流电混入直流控制回路，造成203开关跳闸。

2、设备维护部电气二次班长***安全意识淡薄，规矩意识不强，在处理#3热网疏水泵变频设备故障时，未按要求办理工作票，未认真组织开展作业前危险点分析，未及时发现存在的安全隐患。

3、设备维护部对设备改造现场过程管理松散，本次设备改造未设置专人负责，而是安排多人分段参与，导致设备接线混乱，存在较大安全隐患。

4、设备维护部对外委人员（***公司）现场施工管理不到位，班组未按要求指定监护人对外委施工人员作业情况进行全程监督指导，外委人员作业标准和工艺无法掌控。

5、生产技术部对设备异动管理不到位，未严格履行设备异动管理制度，对设备异动未进行监督审核。
