又一个奇怪的电力故障录波波形

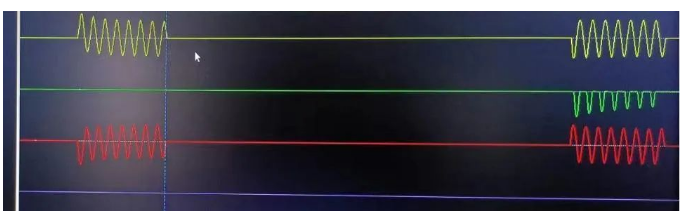

朋友在群里给了一个电力故障录波波形 ，如下图。
图中的故障信息表面上看很清晰 ，AC两相电流等大反向 ，这显然是一个相间故障。
故障切除后 ，经过一段时间 ，故障电流再次出现。AC两相电流依然等大反向 ，显然这是一个永久性故障。重合闸动作后 ，合闸于故障。
如果只有这么多 ，其实这就是一个普通的故障波形 ，没啥特殊的。

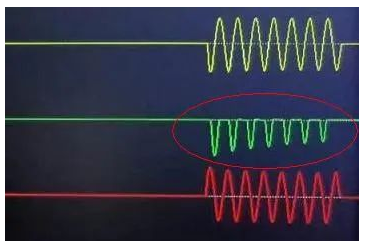

不过 ，各位要注意一下重合后的故障电流波形 ，B相也是有电流的。
这是不是一个ABC三相故障呢？
确实存在重合后 ，故障由两相发展成三相的可能。
但 ，总觉得不像。
问朋友 ，故障线路是不是带着变压器。
答曰 ，是的。
于是这就了然了。
我觉得B相电流是重合闸时 ，变压器的励磁涌流。
各位看一下 ，B相电流波形 ，削顶、间断、偏移 ，伴随衰减、更早的消失这些特征 ，是不是就是励磁涌流呢。
