详解气动继动器知识分享

气动继动器本质上是一种气动放大器。它与气动薄膜式或气动活塞式执行机构配套使用，用以提高气动执行机构的动作速度。当仪表远距离传送压力信号，或执行机构气室的容量很大时，由于将产生较明显的传递时间滞后，因此，使用这种附件能显著提高执行机构的响应特性。

下面所示为一种典型的气动继动器的结构。它是以力平衡原理工作的。当由调节器或阀门定位器来的控制信号压力输入到气室A时，在膜组件1上产生一个向下的推力，膜片组件1向下转动，打开阀芯2。此时，气源压力由阀芯、阀座之间的间隙，流人到反馈气室B，同时经由输出端被送到执行机构。当膜片的上下两侧所产生的作用力相平稀时，输入信号与输出信号将保持一定的比例关系。如果设P为信号压力，膜片组件1 上膜片的有效面积为A1，下膜片的有效面移为A2，输出压力为Pout，则有下列的平衡关系成立：

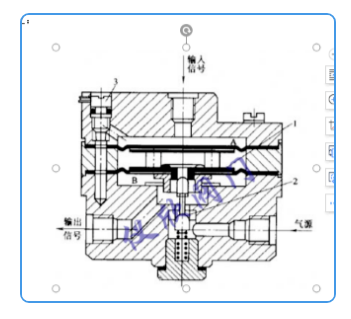

气动继电器结构

1—膜片组建 2—阀芯 3—针形阀

PA1=PoutA2式中，面积A1、A2均为常数。如果在结构设计时A1=A2,则Pout=p，

即输出压力与信号压力成1：1的关系。如果A1=2A2，那么输出压力是信号压力的2倍。当p变化时，Pout 就有相应的变化。

图中的针形阀3用于改善继动器的动特性，适用于不同容量的执行机构。当配用小尺寸的执行机构时，如果继动器流量大，会使执行机构产生振荡，所以应使针形阀开度大一些，这样可使阀芯开度变化缓慢一些，达到输出稳定的目的。当继动器与大尺寸执行机构相配时，为了得到足够的动作速度，应让针阀开度关小一些，这样继动器就可能输出很大的流量。

气体继动器以力平衡原理工作。当由调节器或阀门定位器来的控制信号压力输入到气室A时，在膜组件1上产生一个向下的推力，膜片组件1向下转动，打开阀芯2。此时，气源压力由阀芯、阀座之间的间隙，流人到反馈气室B，同时经由输出端被送到执行机构。当膜片的上下两侧所产生的作用力相平衡时，输入信号与输出信号将保持一定的比例关系。概述图中的针形阀3用于改善继动器的动特性，适用于不同容量的执行机构。当配用小尺寸的执行机构时，如果继动器流量大，会使执行机构产生振荡，所以应使针形阀开度大一些，这样可使阀芯开度变化缓慢一些，达到输出稳定的目的。当继动器与大尺寸执行机构相配时，为了得到足够的动作速度，应让针阀开度关小一些，这样继动器就可能输出很大的流量。
