WAX-C320系列变送器基础知识分享

过程控制仪表有三大硬件
，测量变送单元
，执行器
，和调节器。其中测量变送单元就是变送器
，在一些情况下
，变送器其实等同于传感器。而执行器就比如阀门等
，调节器就是控制器
，是整个控制系统的大脑
，比如PID调节器。今天为大家介绍数字化仪表中最重要的元器件——变送器。

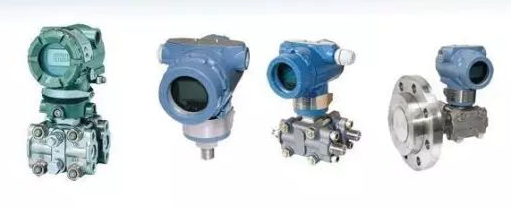

变送器能做什么

工业生产中
，测量元件将压力
，温度
，流量
，液位等参数检测出来之后
，需要由变送器将测量元件的信号统一转换为标准的信号源（如4~20mA直流电源）
，送往显示仪表或调节仪表进行显示
，记录或者调节。因此说
，变送器既是一种转换介质
，更是一种媒介。

变送器强在哪

由于调节器一般都在距离相对较远的控制室中
，变送器就成了信号产生和传输线驱动这两个功能的复合体
，成为了整个控制装置中的心脏
，有了它
，才使得控制端和测量端联系起来
，构成了整套控制系统。

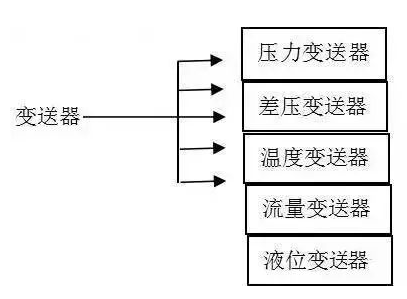

变送器的类别

有的变送器中测量和变送单元做成为一体（如压力变送器）
，有的变送器则只有变送功能（如温度变送器）。

变送器按驱动能源分类有气动变送器和电动变送器。

其中
，工业生产过程最常用的是差压变送器和温度变送器。

差压变送器常见类型和选型原则

差压变送器用来把差压
，流量
，液位等被测参数转换成为统一的信号标准
，并将此统一信号传送给指示、记录仪表或者调节器
，让被测参数显示在屏幕上。

主要类型有：力平衡式电动差压变送器
，电容式差压变送器

差压变送器的型号没有规定
，每个厂家都有自己的选型表。差压变送器的选用上主要依据：以被测介质的性质指标为准
，以节约资金、便于安装和维护为参考。如被测介质为高黏度易结晶强侵蚀的场合
，必需选用隔离型变送器。

差压变送器在选型时要考虑它的介质对膜盒金属的侵蚀
，一定要选好膜盒材质
，变送器的膜盒材质有普通不锈钢、304不锈钢、316L不锈钢、钽膜盒材质等。

差压变送器在选型时要考虑被测介质的温度
，假如温度高一般为200℃～400℃
，要选用高温型
，否则硅油会产生汽化膨胀
，使丈量不准。

差压变送器在选型时要考虑设备工作压力等级
，变送器的压力等级必需与应用场合相符合。从选用变送器丈量范围上来说
，一般变送器都具有一定的量程可调范围
，最好将使用的量程范围设在它量程的1/4～3/4段
，这样精度会有保证
，对于微差压变送器来说更是重要。实践中有些应用场合(液位丈量)需要对变送器的丈量范围迁移
，根据现场安装位置计算出丈量范围和迁移量
，迁移有正迁移和负迁移之分。

差压变送器在使用时应该注意的九大问题

1、测量气体压力时
，取压口应开在流程管道顶端
，并且变送器也应安装在流程管道上部
，以便积累的液体容易注入流程管道中。

2、导压管应安装在温度波动小的地方；

3、防止变送器与腐蚀性或过热的介质接触；

4、防止渣滓在导管内沉积；

5、测量液体压力时
，取压口应开在流程管道侧面
，以避免沉淀积渣。

6、测量蒸汽或其它高温介质时
，需接加缓冲管（盘管）等冷凝器
，不应使变送器的工作温度超过极限。

7、冬季发生冰冻时
，按装在室外的变送器必需采取防冻措施
，避免引压口内的液体因结冰体积膨胀
，导致传感器损坏。

8、测量液体压力时
，变送器的安装位置应避免液体的冲击（水锤现象）
，以免传感器过压损坏。

9、接线时
，将电缆穿过防水接头（附件）或绕性管并拧紧密封螺帽
，以防雨水等通过电缆渗漏进变送器壳体内。

过程控制仪表的防爆标识

石油化工行业中的许多生产场合存在着易燃易爆的气体
，粉尘等
，安装在这种场合的现场仪表如果产生火花
，就容易引起燃烧或者爆炸
，造成巨大的人员和财产损失。因此仪表必须具有安全火花防爆性能。防爆仪表都具有防爆检验合格证号和防爆类型、等级等标志的铭牌。

典型的标志铭牌上的防爆标志分为四段：Ｅｘ
，Ａ
，Ｂ
，Ｃ。

Ｅｘ表明此仪表为防爆仪表；Ａ段填入防爆类型
，比如ｄ、ｉａ、ｉｂ等
，Ｂ段为防爆仪表的类和集
，如Ｉ级
，ＩＩＡ
，ＩＩＢ
，ＩＩC；C为防爆仪表的表面温度组别
，如T1~T6。例如
，ExdiaＩＩCT6表示兼有隔爆和本质安全功能
，可在ＩＩC级T6组以下级别中使用防爆仪表。

差压变送器的故障分析

变送器在测量过程中
，常；岢鱿忠恍┕收
，故障的及时判定分析和处理
，对正在进行了生产来说是至关重要的。我们根据日常维护中的经验
，总结归纳了一些判定分析方法和分析流程。

变送器测量过程中
，常；岢鱿忠恍┕收
，故障及时判定分析和处理
，对正进行了生产来说是至关重要。我们日常维护中经验
，总结归纳了一些判定分析方法和分析流程。

1.调查法；毓斯收戏⑸按蚧稹⒚把獭⒁煳丁⒐┑绫浠⒗谆鳌⒊笔⑽蟛僮鳌⑽笪。

2.直观法。观察回路外部损伤、导压管泄漏
，回路过热
，供电开关状态等。

3.检测法。

断路检测：将怀疑有故障部分它部分分开来
，查看故障是否消失
，消失
，则确定故障所
，否则可进行下一步查找
，如：智能差压变送器不能正常Hart远程通讯
，可将电源从仪表本体上断开
，用现场另加电源方法为传感器通电进行通讯
，以查看是否电缆是否叠加约2kHz电磁信号而干扰通讯。

短路检测：保证安全情况下
，将相关部分回路直接短接
，如：差变送器输出值偏小
，可将导压管断开
，从一次取压阀外直接将差压信号直接引到差压传感器双侧
，观察变送器输出
，以判断导压管路堵、漏连通性。

替换检测：将怀疑有故障部分更换
，判断故障部位。如：怀疑变送器电路板发生故障
，可临时更换一块
，以确定原因。

分部检测：将测量回路分割成几个部分
，如：供电电源、信号输出、信号变送、信号检测
，按分部分检查
，由简至繁
，由表及里
，缩小范围
，找出故障位置。

温度变送器

温度变送器要与各种热电偶或者热电阻配合使用
，能将被测温度线性地转换为０～１０ｍＡ或４～２０ｍＡＤＣ电流信号
，以便于显示
，记录和调节单元配合工作。

按照采用的测温传感器的不同类型
，温度变送器分为三种类型：直流豪伏变送器
，电阻体温度变送器
，热电偶温度变送器。

其优点是采用了低漂移
，高增益的线性集成电路
，提高了仪表的可靠性
，稳定性和各项技术性能。同时由于采用了线性化电路
，能够保持变送器输出信号与被测温度信号保持了线性关系。而且线路中采用了安全火花防爆措施
，能够用在危险场所中的温度测量。
