热电阻和热电偶的区别及故障处理方法
热电阻和热电偶的区别及故障处理方法
一、热电阻与热电偶的区别

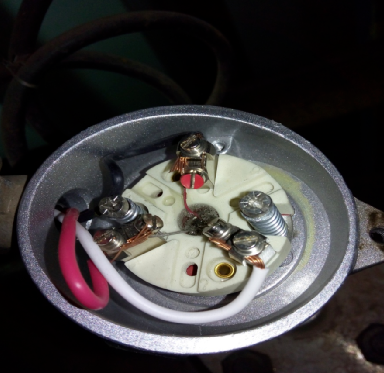

1、从可以区分：为热电阻 ，为热电偶。
2、线制不同：热电偶为二线制 ，热电阻为二线制、三线制和四线制 ，常用的为三线制。
3、测量原理不同：热电阻随温度的升高阻值变大 ，热电偶随温度的升高毫伏值变大。
4、输出信号不同：热电阻用万用表测量电阻信号 ，热电偶用万用表测量电压毫伏信号。
5、所用传输电缆不同：热电阻到变送器用本安电缆 ，热电偶到变送器用专用的补偿导线。
6、测温范围不同：热电阻一般测量低温 ，热电偶一般测量高温。
二、热电阻与热电偶的计算公式
（1）热电阻的计算公式
PT100热电阻常见的有两线制、三线制和四线制 ，今天主要以三线制为例讲一下计算公式。
AB=AC=115欧姆 BC=5欧姆 ，计算一下实际温度应该为多少度？
首先记住四句话：
1、电阻每增加1欧姆 ，温度大致升高2.5度。
2、温度每升高1度 ，电阻大致升高0.385欧姆。
3、PT100热电阻0度时电阻为100欧姆 ，50度时电阻119.4欧姆 ，100度时电阻为138.5欧姆。
4、测量热电阻的时候 ，必须断开电源后再测量 ，才能保证准确性。
A、粗略计算过程：AB-BC=115-5=110欧姆 110-100=10欧姆 10*2.5=25度大致温度为25度左右。
B、想要知道更加准确的温度 ，则需要查PT100热电阻的分度表 ，查一下110欧姆具体对应的温度109.35欧姆=24度 ，109.73欧姆=25度 ，110.12欧姆=26度
（2）热电偶的计算公式
以K型热电偶为例 ，介绍一下两种计算方法 ，热端温度为840度 ，840度的毫伏值为 34.909mv ，环境温度为25度 ，25度的毫伏值为1mv ，问DCS显示多少度是正常温度？
粗略的计算方法是
A:用万用表测量热端毫伏值为34.909mv对应的温度为840度 ，加上环境温度25度 ，等于865度 ，DCS显示温度865度左右 ，这是很多老师傅教的计算方法 ，简单实用。
精准的计算方法是
B:找一个现场温度计测出环境温度25度 ，查分度表25度对应的毫伏值为1mv ，再测量热端的毫伏值为34.909mv ，两个毫伏值相加等于35.909mv ，再查分度表可以看出864度对应35.880mv ，865度对应35.920mv ，35.909mv对应的温度就是在864度到865度之间。
从上面两种计算方法可以看出来 ，老师傅的计算方法更实用一些 ，学习仪表要懂理论 ，也要学会变通 ，理论与实践相结合。
三、热电阻常见故障及处理方法
1、热电阻断路和短路
处理方法：断路和短路是很容易判断的 ，可用万用表的“×1Ω”档 ，如测得的阻值小于R0 ，则可能有短路的地方 ；若万用表指示为无穷大 ，则可判定电阻体已断路。电阻体短路一般较易处理 ，只要不影响电阻丝长短和粗细 ，找到短路处进行吹干 ，加强绝缘即可。电阻体断路修理必须要改变电阻丝的长短而影响电阻值 ，为此以更换新的电阻体为好 ，若采用焊接修理 ，焊接后要校验合格后才能使用。
2、显示仪表指示值比实际值低或示值不稳
处理方法： ；す苣谟薪鹗粜肌⒒页 ，接线柱间脏污及热电阻短路（积水等） 除去金属屑 ，清扫灰尘、水滴等 ，找到短路点 ，加强绝缘等。
3、显示仪表指示无穷大
处理方法：热电阻或引出线断路及接线端子松动 ，更换电阻体 ，或焊接及拧紧接线端子螺丝等。
四、热电偶常见故障及处理方法
1、热电势比实际值。ㄏ允疽潜碇甘局灯停
处理方法：热电极短路 找出短路原因 ，如因潮湿所致 ，则需进行干燥 ；如因绝缘子损坏所致 ，则需更换绝缘子;
热电偶热电极变质 在长度允许的情况下 ，剪去变质段重新焊接 ，或更换新热电偶
2、热电偶的接线柱处积灰造成短路
处理方法：清扫积灰
3、补偿导线线间短路
处理方法：找出短路点 ，加强绝缘或更换补偿导线
4、补偿导线与热电偶极性接反
处理方法：重新接正确
5、补偿导线与热电偶不配套
处理方法：更换相配套的补偿导线
6、热电偶安装位置不当或插入深度不符合要求
处理方法：重新按规定安装
7、热电偶冷端温度补偿不符合要求
处理方法：调整冷端补偿器
8、热电偶与显示仪表不配套
处理方法：更换热电偶或显示仪表使之相配套
9、热电势比实际值大（显示仪表指示值偏高）
处理方法：热电偶与显示仪表不配套 更换热电偶或显示仪表使之相配套
10、有直流干扰信号进入
处理方法：排除直流干扰
11、热电势输出不稳定
处理方法：热电偶接线柱与热电极接触不良 将接线柱螺丝拧紧
12、热电偶测量线路绝缘破损引起断续短路或接地
处理方法：找出故障点 ，修复绝缘
13、热电偶安装不牢或外部震动
处理方法：紧固热电偶 ，消除震动或采取减震措施
14、热电极将断未断
处理方法：修复或更换热电偶
15、外界干扰（交流漏电 ，电磁感应等）
处理方法：查出干扰源 ，采取屏蔽措施
16、热电偶热电势误差大
处理方法：热电极变质 更换热电极
