变电站备自投原理知识分享

变电站备自投原理知识分享

2022-10-17 09:10:39 beat365

变电站备自投原理知识分享

01、概述

1.电力系统安全自动装置

为防止电力系统失去稳定性和避免电力系统发生大面积停电的自动;ぷ爸。如自动重合闸、备用电源和备用设备自动投入、自动切负荷、自动按频率(电压)减负荷、发电厂事故减出力、发电厂事故切机、电气制动、水轮机发电机自动启动和调相改发电、抽水蓄能机组由抽水改发电、自动解列及自动快速调节励磁等装置。


常用安全自动装置:重合闸、备自投、低频低压减负荷装置等。


2.备自投装置

对具备双电源或多电源供电的变电站或设备 ,因电网开环或其他需要只有一回电源供电(也称为工作电源)时 ,当供电电源因故失去后 ,能迅速投入其他供电电源的装置。


3.备自投装置的作用

由于电磁环网开环的需要 ,具备双电源或多电源供电的变电站通常只有一回线供电 ,供电可靠性降低。备自投装置的应用可以:

(1)提高供电可靠性 ,迅速恢复变电站供电;

(2)降低投资(减少环网供电、多台变压器的投资);

(3)简化继电;ふㄅ浜系母丛有。(开环运行下的整定更简单)。


4. 备自投装置的基本要求

(1)应保证在工作电源或设备断开后 ,才投入备用电源或设备;

(2)失去供电电源后 ,自动投入装置应保证备用电源开关只动作一次;

(3)应有PT二次断线的闭锁装置 ,当电压回路异常失压时 ,备用电源自动投入装置不应误动作;

(4)备用电源有电压正常的监视回路 ,工作电源应有电压消失的判别回路;

(5)当变电站母线故障时 ,备自投不应该动作。


02、变电站备自投原理

电网各110kV、35kV变电站除不具备双电源条件的一般都配置了进线备自投装置。


1. 进线备自投原理说明:

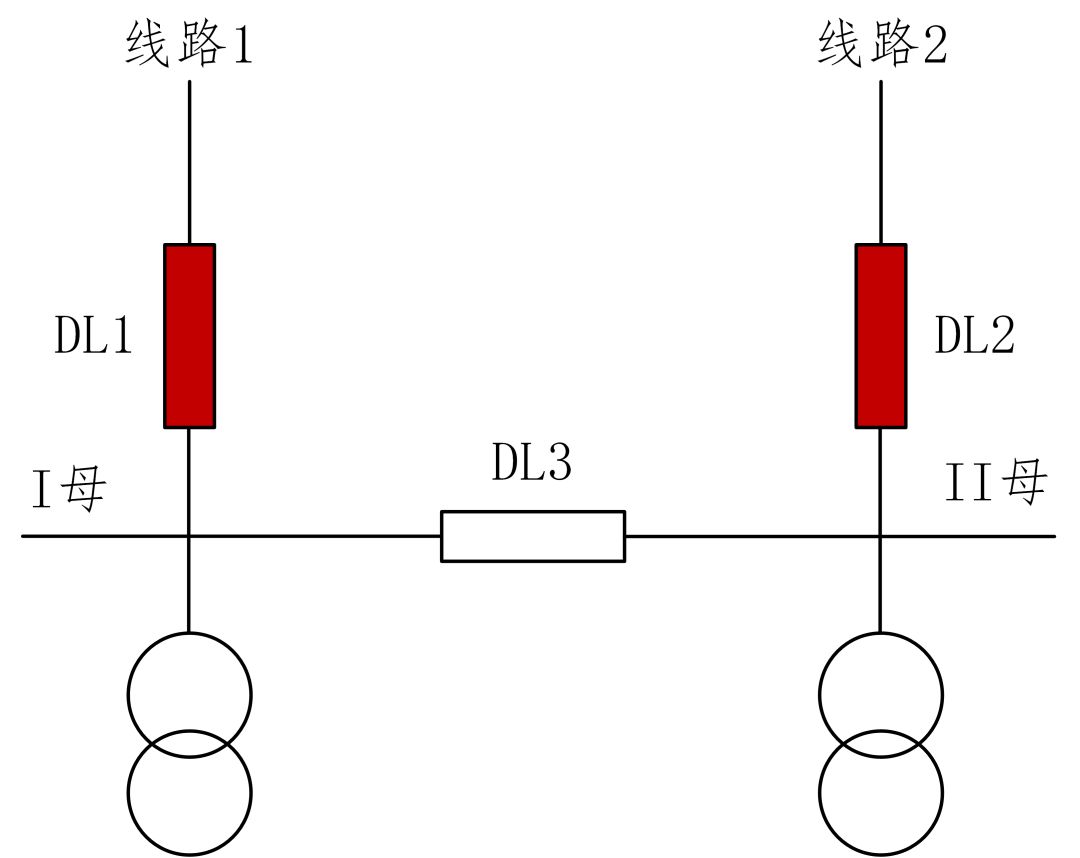

图片关键词


如上图所示 ,适用于两条进线一主一备的运行方式。

(1)充电条件:(#2进线备#1进线)(两个条件都满足才充电)

①Ⅰ母、Ⅱ母均三相有压 ,当#2进线有压检查控制字投入时 ,#2进线有压;

②1DL、3DL合位 ,2DL在分位。


(2)放电条件:(满足下列任一条件即放电)

①当进线有压控制字投入后 ,#2进线无压延时放电;

②2DL合上;

③手跳1DL;

④其它外部闭锁信号。


(3)动作逻辑:(#2进线备#1进线)

当充电完成后,Ⅰ母、Ⅱ母均无压(三相线电压均小于母线无压定值) ,#1进线无流 ,#2进线有压(检#2进线电压投入时)启动 ,经延时跳电源1开关1DL。确认1DL跳开后 ,经延时合2DL。(#1进线备#2进线原理相同)

说明:由以上原理可见 ,当手跳或?乩#1进线开关1DL时 ,进线备自投将放电闭锁 ,从而造成进线备自投无法启动。


2. 桥(分段)备自投原理说明:

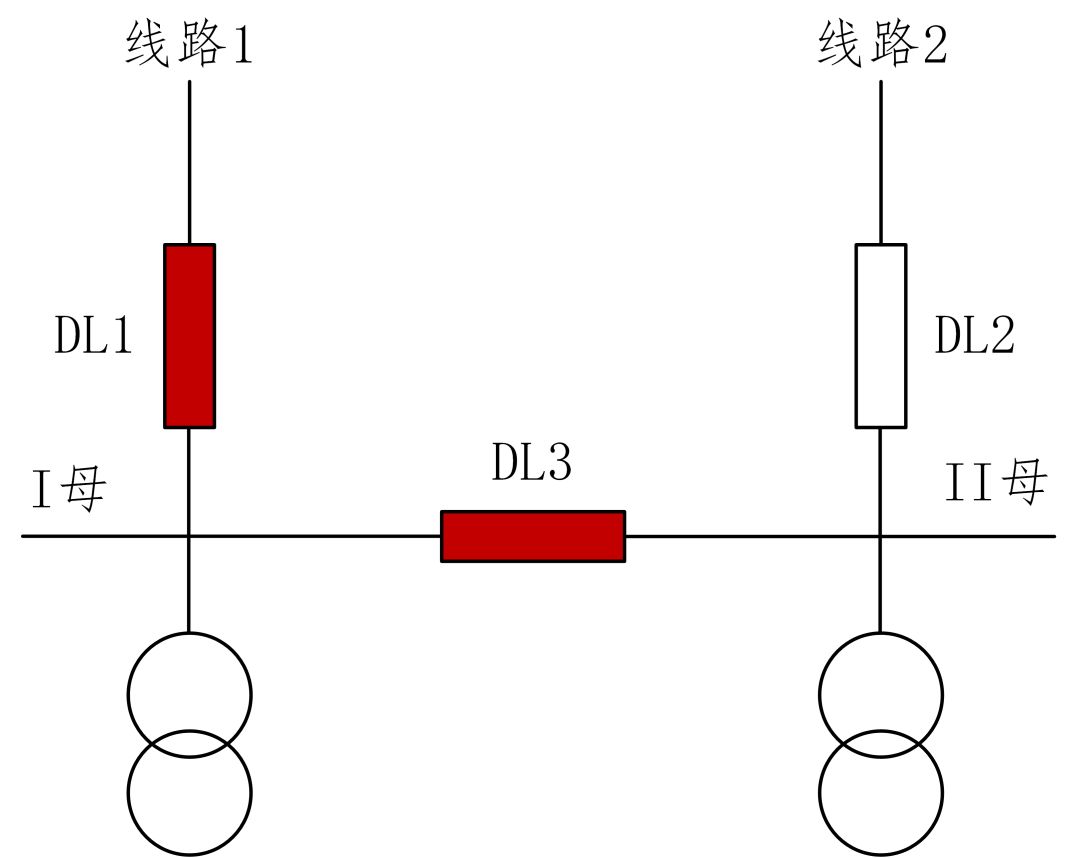

图片关键词

如上图所示 ,适用于两条进线或两台变压器分别带一段母线的运行方式。


(1)充电条件:(两个条件都满足才充电)

①1DL、2DL合位 ,3DL分位;

②Ⅰ母、Ⅱ母均三相有压。


(2)放电条件:(满足下列任一条件即放电)

①3DL在合位;

②Ⅰ、Ⅱ母均无压;

③手跳1DL或2DL;

④有外部闭锁信号。


(3)动作逻辑:当充电完成后

①I母无压 ,#1进线无流 ,Ⅱ母有压则经延时后跳开1DL ,确认1DL跳开后经延时合上3DL。

②Ⅱ母无压 ,#2进线无流 ,Ⅰ母有压则经延时后跳开2DL,确认2DL跳开后经延时合上3DL。

说明:由以上原理可见 ,当手跳或?1DL或2DL ,桥(分段)备自投将放电闭锁 ,从而造成桥(分段)备自投无法启动。当为高压侧桥备自投时 ,主变差动、非电量及高后备;ざ鞅账哐共嗲疟缸酝;当为中、低压侧分段备自投时 ,主变中、低压侧后备;ざ鞅账小⒌脱共喾侄伪缸酝。


3.变压器备自投

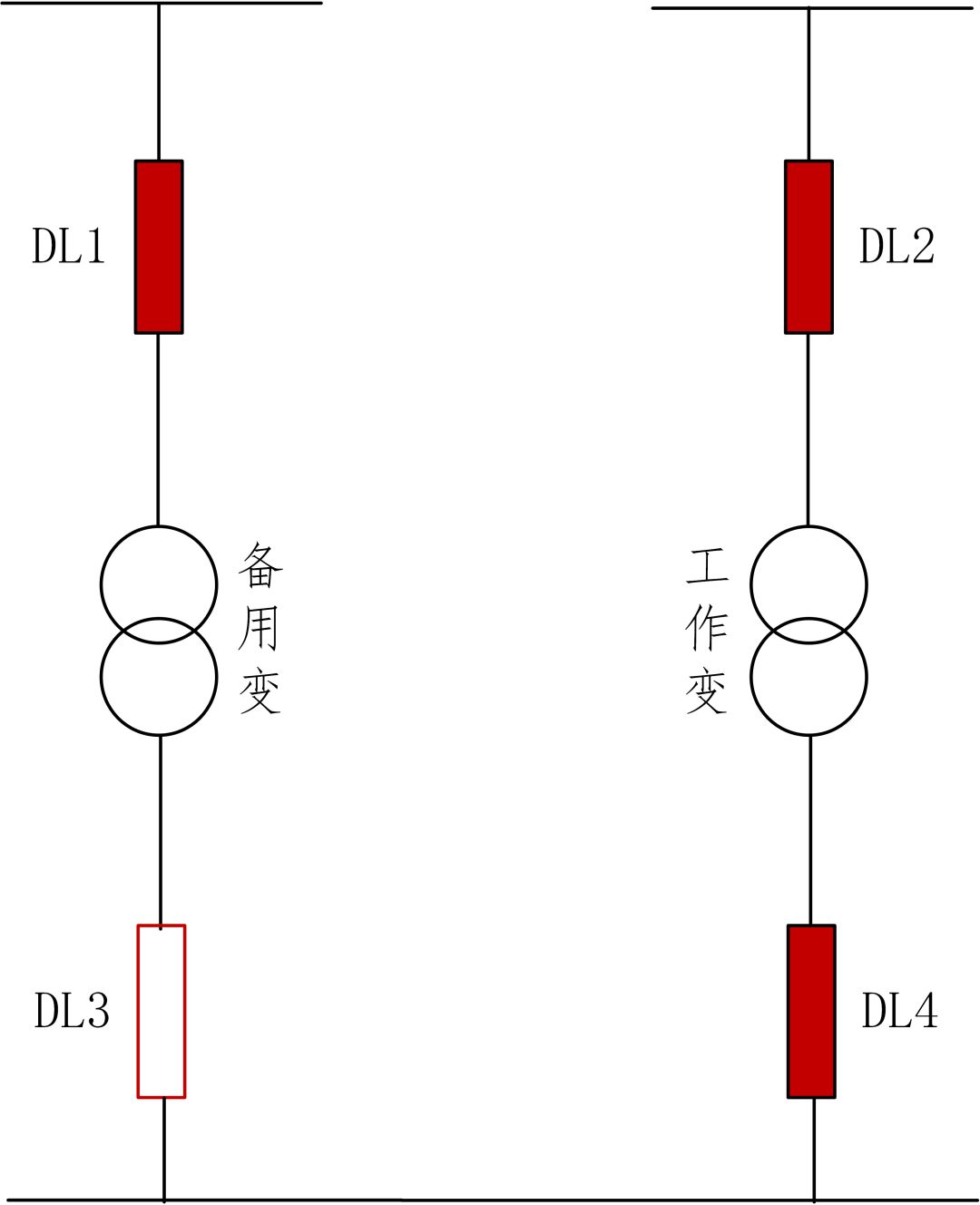

图片关键词

热备用:母线失电 ,相应主变低压侧断路器处于合位 ,在备用变压器高压侧有压情况下跳开工作变压器低压侧断路器 ,合备用变压器低压侧断路器;当工作变压器偷跳 ,合备用变压器低压侧断路器。为防止母线TV失压时备自投误动 ,取主变低压侧电流作为母线PT失压的闭锁判据。

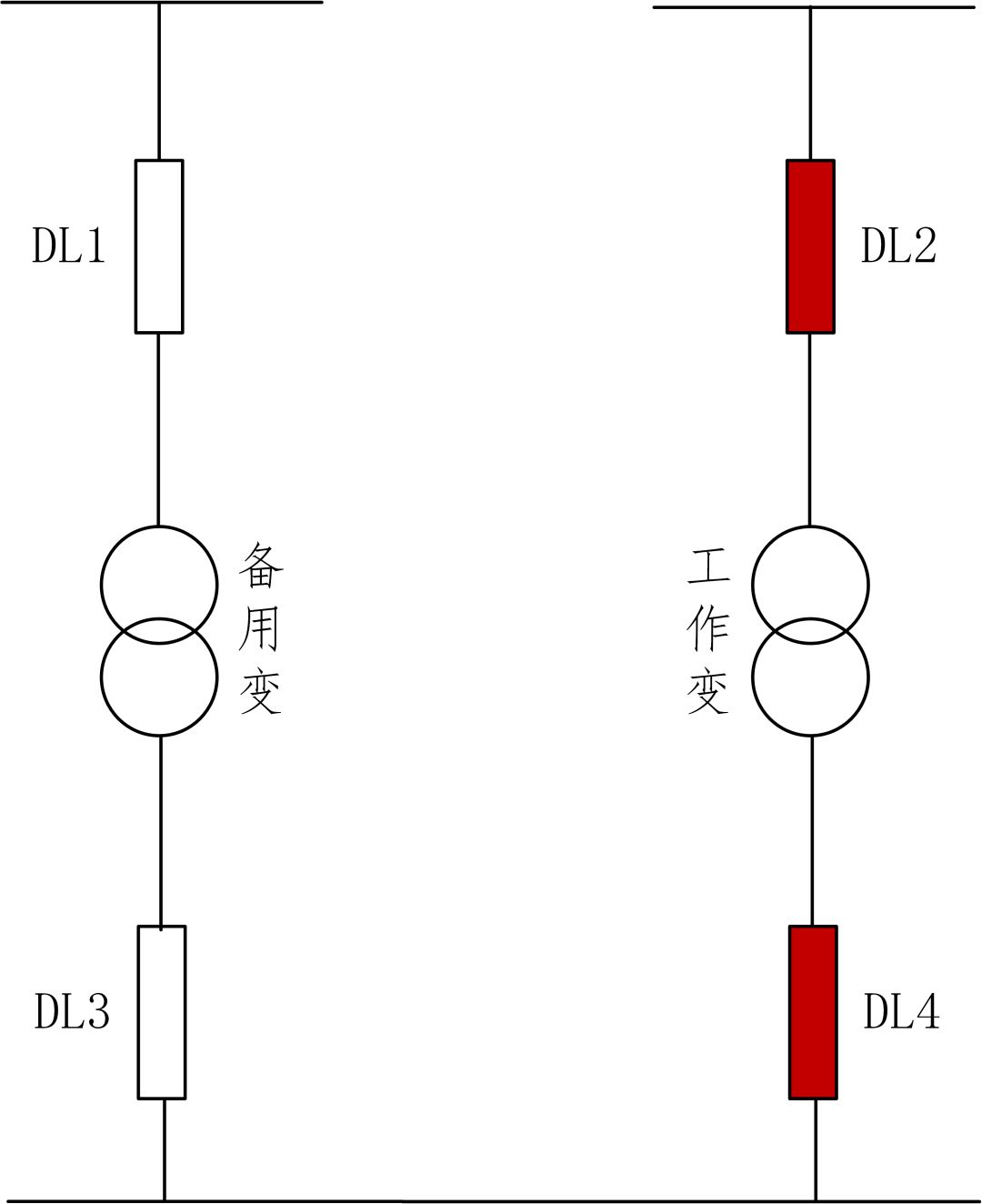

图片关键词

冷备用:逻辑同上面热备用 ,通过外部增加继电器扩展接点 ,同时跳2DL、4DL及电容器组 ,合1DL、3DL等。


4.带远方备自投功能的备自投装置

目前电力系统有很多手拉手环网接线 ,采取开环运行方式。如采用常规备自投 ,只能在开环点处实现备自投作用 ,对于不是开环点运行的变电站 ,当电源线路发生永久性故障 ,就会造成变电站全站停电。

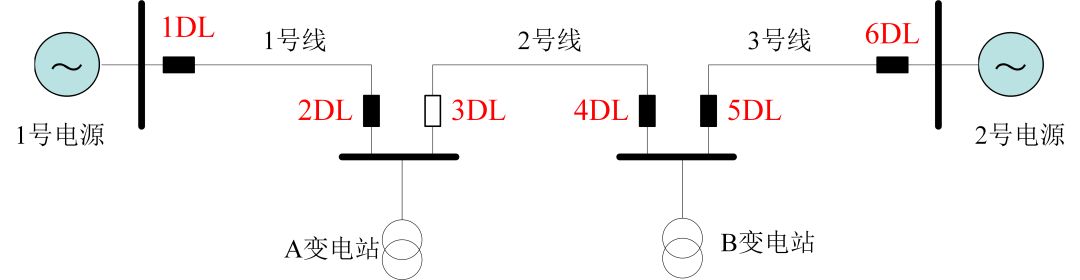

图片关键词

上图为110kV系统 ,A变电站3DL为开断点 ,1号线、2号线有故障 ,没有变电站失压 ,但3号线故障将造成B变电站失压。


(1)远方备自投装置原理

远方备自投装置就是在常规备自投的基础上进行改造、针对手拉手结构电网的特点而设计的特殊备自投。即在A、B两个变电站各装设一套远方备自投装置 ,两套装置互相配合 ,从而实现远方备自投功能。


(2)远方备自投装置优点

每套装置只采样本变电站的开关位置及电流、电压量 ,其动作条件与环网中另一变电站的采样值无关。此设计的优点是结构简单 ,不需要增加一次设备或通信设备 ,投资及改造工作量小。(通过软件功能实施)


(3)远方备自投方式

①方式1

图片关键词

在开环点(A变电站)处常规备自投。即1号线路运行 ,2号线路备用。当1号线路电源因故障或其他原因被断开后 ,2号线路备用电源自动投入。


充电条件:

a.母线三相有电压 ,当2号线路电压检查控制字投入 ,2号线路有电压(UX2);

b.2DL在合位 ,3DL在分位。


动作过程:当充电完成后 ,母线无电压 ,1号线路无电流 ,当2号线路电压(UX2)检查控制字投入 ,且UX2有电压 ,延时tb1跳开2DL ,确认2DL跳开后 ,合3DL。


②方式2

在开环点(A变电站)处备投。1号线路运行 ,2号线路备用。当2号线路失压时 ,合2号线路开关3DL ,向对侧送电。

图片关键词

充电条件(同方式一):

a.母线三相有电压 ,当2号线路电压检查控制字投入 ,2号线路有电压(UX2);

b.2DL在合位 ,3DL在分位。


动作过程:当充电完成后 ,母线有电压 ,2号线路(UX2)无电压 ,延时tb2合3DL。

方式2存在的问题

对于方式2 ,只要2号线路失压 ,即合上2号线路开关(3DL)。当2号线路本身故障时 ,可能造成多次合于故障上 ,不利于故障的消除。

解决方法:为避免多次重合于故障线路 ,运行中应退出备用开关3DL和带空载线路开关4DL的重合闸。当2号线路故障时 ,开关4DL;ざ骱蟛恢睾 ,由备自投动作合上开关3DL ,如果是永久性故障 ,;ぬ⒑蟛换嶂睾。


③方式3

图片关键词

在非开环点(B变电站)处备投。2号线路运行 ,3号线路运行 ,当主供电源3号线路因故障或其他原因被断开后 ,跳开3号线路开关开关5DL。在确认主供线路开关断开后 ,依靠对侧备自投装置动作延时供电。该方式与开环点处方式二配合使用。


充电条件:

a.母线三相有电压 ,当3号线路电压检查控制字投入 ,3号线路有电压(UX3);

b.4DL、5DL在合位。


动作过程:当充电完成后 ,母线无电压 ,3号线路无电流 ,当3号线路电压检查控制字投入 ,3号线路无电压(UX3) ,延时tb3跳开5DL。


方式3存在的问题

备自投动作时间应该与主供电源后备;ぬⅰ⒅睾险⑹奔渑浜;

A、B变电站备自投动作时间应配合;

2号线路停电 ,操作前先退出A变电站备自投装置;

涉及PT停电的停电 ,应考虑备自投的误动;

凡是不满足备自投装置运行的检修方式 ,应考虑退出备自投装置。


03、变电站备自投特殊情况

1. 当变电站两条进线一主一备时 ,投入进线备自投;当一条线路故障或停电检修时 ,应停用进线备自投;当两台主变中、低压侧分列运行时 ,投入分段备自投 ,当两台主变并列运行或一台主变带全站运行时 ,应停用分段备自投。


2. 若110kV变电站进线备自投具备联切小电源功能(通过现场;て痢敖弑缸酝读35kV小电源压板实现)。当小电源经35kV线路在110kV变电站并网时投入该联切压板;当小电源不经35kV线路在110kV变电站并网时 ,退出该压板。
